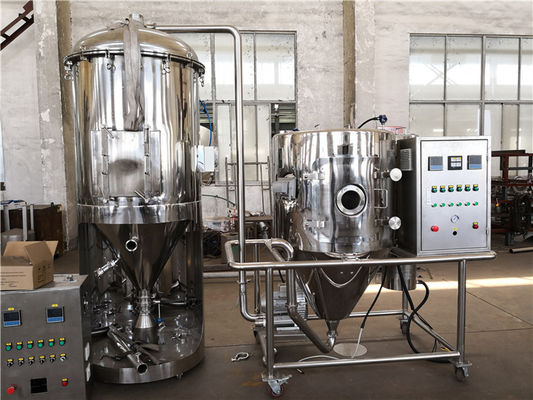

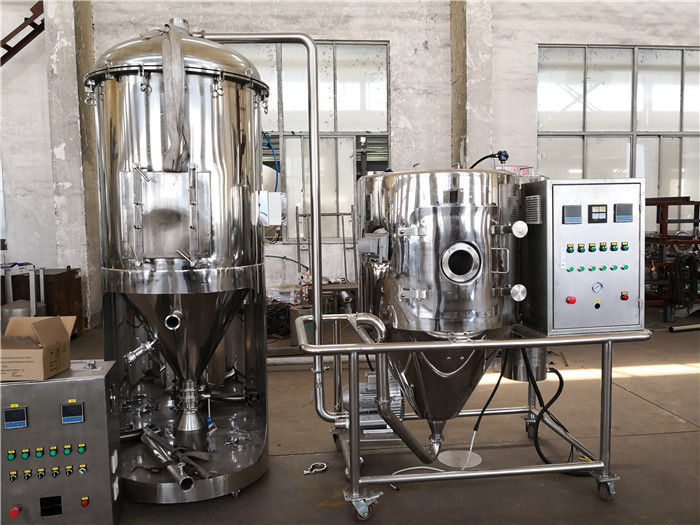

Máquina seca rotatoria de espray del material de construcción 50000kg/H LPG

Descripción de producto

Secador de espray rotatorio de la serie del LPG/centrífugo estándar



Descripción general de la planta

El secado por aspersión es la tecnología más ampliamente utilizada de la producción industrial que utiliza el líquido para la sequedad y la granulación, y es el más conveniente para producir el polvo sólido o productos granulares de los materiales líquidos, tales como soluciones, emulsiones, suspensiones y gomas bombeables.

Las series de PSD de deshidratadores de aspersión farmacéuticos de la precisión desarrollados por nuestra compañía tienen el buen aspecto, de alta calidad y ningún deterioro de los productos de la blanco después de secar, que mejorará inevitable grandemente las ventajas económicas de la fábrica.

Esta serie de planta se puede utilizar extensivamente en industria química, petroquímica, metalúrgica, de cerámica, ligera, comida, material farmacéutico, de construcción e industrias químicas de la silvicultura, e industria bioquímica etc….



Material:	ACERO DE CARBONO DE SUS316/SUS304/, ETC	Fuente de calor:	Vapor/gas/diesel eléctrico/natural/etc.
Capacidad:	10-10000kg por hora	Evaporación del agua:	5-5000kg por hora
Temporeros:	120-600 ' C	Secado del modelo:	Sequedad continua
Documento:	ÍNDICE DE INTELIGENCIA/OQ/PQ DEL FAT/	Certificado:	CE/UL /CU-TR
Control:	HMI Y BOTÓN	Modo de atomización:	Atomizador rotatorio
Alta luz:	la máquina del secador de la comida, por aspersión el equipo del secado





Principio de funcionamiento

El secador de espray centrífugo de alta velocidad de la serie del LPG adopta el atomizador centrífugo de alta velocidad del disco en el top de la cámara de sequía para atomizar la alimentación en niebla-como gotitas finas, y calor de la conducta y intercambio total simultáneamente con el aire caliente que entra en la torre con una distribución especial en una pista a juego del movimiento, y evapora el agua en extremadamente un breve periodo de tiempo de formar un producto seco polvoriento uniforme.



Perfil de proceso

Después de filtrado y de calentado el aire entra en el distribuidor del aire en el top del secador. El aire caliente entra en el cuarto de sequía en la forma espiral y uniformemente. Pasando a través del rociador centrífugo de alta velocidad en el top de la torre, el líquido material girará y será rociado en las gotas líquidas de la niebla extremadamente fina. Con el mismo breve periodo de tiempo de entrar en contacto con el aire del calor, los materiales se pueden secar en los productos finales. Los productos finales serán descargados continuamente de la parte inferior de la probeta de desecar gases y de los ciclones. El gas inútil será descargado a través del extractor.



Ventajas de esta planta en tecnologías de proceso



Se ofrece con proceso de sequía rápido, eficacia alta, condiciones de la buena planta y un nivel de control de la automatización avanzada y el etc., tan

pueden proporcionar una garantía fuerte de la tecnología de proceso para obtener el nivel de alta calidad del producto de la blanco, y pueden mantener el color, la fragancia y el gusto del producto, y una buena dispersabilidad, una fluidez, una solubilidad, una uniformidad y una pureza elevada.



La velocidad de sequía es rápida, y la superficie del líquido material se aumenta grandemente después de la atomización. En el flujo del aire caliente, 95%-98% del agua se puede evaporar inmediatamente, y el tiempo de secado es solamente algunos segundos, por lo tanto esta planta es especialmente conveniente para la sequedad de materiales sensibles al calor.



Se simplifica el proceso de producción y es conveniente actuar y controlar. Para los líquidos con un contenido de agua de 40-60% (hasta el 90% para los materiales especiales), pueden ser secados en productos del polvo al mismo tiempo, sin el machacamiento y defender después de la sequedad, y se reduce el proceso de producción y se mejora la pureza del producto.



Cuando el tamaño de partícula y la distribución de los productos finales, de los contenidos en agua residuales, de la densidad total y de la forma de la partícula deben cumplir el estándar exacto, el secado por aspersión es una de las tecnologías deseadas.



En práctica de la producción, cambiando las condiciones de funcionamiento para ajustar los parámetros de proceso, dentro de cierta gama, es conveniente controlar y manejar el tamaño de partícula del producto, la densidad de bulto, la humedad, etc….



Además, después de ser de calefacción y de fusión, la planta se puede también solicitar frío-formar y granular para algunos materiales especiales de la cera del polietileno, del biofertilizante, del fertilizante compuesto, etc….



Descripciones de la función



1. Componentes de la base del atomizador: Todos los transportes de alta precisión (transportes de SKF, Suecia), lo sin carga del ≤ los 5μm del valor de la vibración, ≤ el 15μm del valor de la vibración del anuncio;

2. Operación sin problemas: hasta 7.000 horas o más;

3. Cantidad de alimentación total del atomizador: 1-50,000kg/h;

4. Sistema de control eléctrico: subniveles, tamaño, variedad de opciones del control para cubrir diversas necesidades; acercamiento clásico de la lógica; sistema de simulación de proceso dinámico; Programación especial de FX-DU/WIN-C; Control del PLC; supervisión de la configuración; control operativo de la pantalla táctil del interfaz antropomecánico;

5. La secadora farmacéutica puede ser añadida: sacudida, gas que barre, chaqueta de enfriamiento y otros dispositivos, instalando tubos todos de acuerdo con requisitos del GMP.



Introducción a los sistemas de configuración principales de la planta



Para el secador de espray rotatorio de alta velocidad de la serie del LPG, consiste en el sistema de envío de la alimentación, sistema para el aire que filtra y calentando, el sistema de atomización de la alimentación, secando la cámara, el sistema para el aire que agota y el producto que recoge, sistema de control eléctrico y así sucesivamente, la descripción para cada sistema es como sigue:



1. El sistema de envío líquido consiste en el tanque líquido, filtro magnético, bomba y así sucesivamente en cuanto a para asegurar el líquido entra en el atomizador suavemente.

sistema de filtración 2.Air y sistema de calefacción



Antes de que el aire fresco entre en el calentador, debe pasar a través del filtro de Pre&post primero, y en seguida entrar en el calentador para calentar. Para el método de calefacción, hay radiador eléctrico del vapor del calentador, horno de gas y así sucesivamente. Qué método elegir depende de las condiciones del sitio de cliente. Para asegurar el medio de sequía para entrar en la cámara de sequía con pureza elevada, el aire calentado debe pasar a través del filtro de la eficacia alta incorpora antes la cámara de sequía.



3. Sistema de atomización

El sistema de atomización consiste en el atomizador centrífugo de alta velocidad con el inversor y así sucesivamente. El polvo del atomizador centrífugo de alta velocidad está entre 40-120 micrones.



4. Secado del sistema de la cámara



La cámara de sequía consiste en la cáscara espiral, distribuidor del aire caliente, principal

torre y colocaciones relevantes.

a) El distribuidor de la cáscara espiral y del aire caliente: el distribuidor de la cáscara espiral y del aire caliente en la entrada de aire del top de la torre puede regular ángulo de la rotación del flujo de aire según la condición específica, dirigir el flujo de aire dentro de la torre con eficacia y evitar el palillo material en el wall.in el centro allí es la posición para instalar el atomizador.

b) Probeta de desecar gases: La pared interna es hoja del espejo del SUS, anuncio soldado con autógena por la soldadura al arco. El aislamiento es lana de roca.

c) La torre es puerto de la boca y de la visión en cuanto a conveniente limpiar y mantener la torre. Para el interfaz cruzado del cuerpo de la torre, el codo del tubo es diseño del extremo del arco, reduce ángulo muerto; tipo sellado.

d) La torre principal es equipada del martillo de aire, controlado el pulso, y golpeando la probeta de desecar gases principal oportuna en cuanto a para evitar el palillo del polvo en la pared.



5. Agotamiento del aire y sistema de recogida del producto

Para el sistema de recogida del material, hay varios tipos. Por ejemplo el ciclón, filtro de cyclone+bag, filtro de bolso, depurador del ciclón +water y así sucesivamente. El método está dependiendo de la propiedad material sí mismo. Para el sistema de filtración para el aire del mercado, tenemos filtro a petición.



6. Sistema de control eléctrico

HMI+PLC, cada parámetro se puede exhibir en la pantalla. Cada parámetro se puede controlar y registrar fácilmente.



Organigrama (1)





Organigrama (2)

Hojee de las partes principales de la planta:



Atomizador: El mecanismo de enfriamiento en la cima de la torre reduce la temperatura de la pared interna de la torre; las innovaciones técnicas de estas medidas prácticas y eficaces solucionan los problemas prácticos, y también representan otro salto tecnológico en el problema de secar los extractos tradicionales de la medicina china.



Características del atomizador rotatorio



◆La velocidad de sequía es alta al atomizar el líquido material, la superficie del material aumentará grandemente. En el flujo de aire caliente, 95%-98% de agua se puede evaporar en un momento. La realización de la sequedad tarda solamente varios segundos. Esto es especialmente conveniente para secar el calor y los materiales sensibles.

◆Sus productos finales poseen la buenas uniformidad, capacidad del flujo y solubilidad. Y los productos finales son altos en pureza y buenos en calidad.

◆Los procedimientos de la producción son simples y la operación y el control son fáciles. El líquido con los contenidos de agua de 40-60% (para los materiales especiales, el contenido pudo ser los hasta 90%) se puede secar en los productos del polvo o de la partícula una vez a la época. Después del proceso de sequía, no hay necesidad del romper y de la clasificar, para reducir los procedimientos de la operación en la producción y aumentar la pureza del producto. El diámetro de la partícula del producto, la flojedad y el contenido en agua se pueden ajustar con el cambio de la condición de la operación dentro de cierta gama. Es muy conveniente controlar y actuar.



Aire caliente distribuidor del distribuidor (es decir, volute del aire caliente y aire caliente): a través de la cámara espiral logarítmica de la circulación de aire, el aire caliente se distribuye uniformemente en la dirección circunferencial; hay dos grupos de cuchillas de la guía, y la dirección y la velocidad de viento son ajustadas ajustando el ángulo de las cuchillas de la guía para hacer el aire caliente y las gotitas atomizadas están en el mejor contacto; al mismo tiempo, el aire caliente se distribuye uniformemente y espiral en la probeta de desecar gases, y entrado en contacto con uniformemente con las gotitas atomizadas del material y del efecto de sequía ideal se alcanza.



Diversas especificaciones del disco rotatorio del atomizador

Máquina de equilibrio dinámica para el disco de la atomización

Una bomba de tornillo de NETZSCH suministra continuamente la alimentación de la suspensión al atomizador rotatorio

Asamblea de control de gas directa de la hornilla

Hornilla de gas directa



Distribuidor del aire



Parámetros técnicos:

Tipo Artículo		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Evaporación del agua (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Rocíe/tipo de atomización		Atomizador rotatorio
Velocidad del atomizador (r/min)		25000		18000		16000			12000-13000			11000-12000
Diámetro de atomización (milímetros)		50		102		108			180-210		Determinado según requisitos de proceso
Diámetro de la cámara (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Determinado según flujo de proceso, condiciones del sitio y exigencias del consumidor
L (m)	M	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Altura de elevación del atomizador (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Nota: La cantidad de evaporación del agua se relaciona con las características del material, del contenido sólido y de la temperatura de la entrada y del mercado del aire caliente.



Curva de la evaporación de la humedad:

Debido al hecho de que el secador de espray pertenezca al equipo no estándar, que cambia con los factores del requisito tecnológico del usuario, la función de materiales y las condiciones del sitio, la carta se puede seleccionar para la referencia de usuarios. Complete por favor el “formulario de condiciones del diseño” y vuélvalo a nuestra compañía. Le ofreceremos un plan racional de la configuración.



Notas: para la capacidad de la evaporación del agua, él los parientes a la propiedad material, la entrada y las temperaturas del mercado, refieren por favor al diagrama siguiente.





Fotos originales de la planta y de sus instalaciones

Secador de espray rotatorio con un diámetro de 9 metros



Alcance del uso



◆Industria química: Fluoruro de sodio (potasio), colorante y pigmento alcalinos, colorante intermedio, fertilizante compuesto, ácido silícico fórmico, catalizador, agente ácido sulfúrico, aminoácido, carbono blanco y así sucesivamente.

◆Plásticos y resina: Emulsión del AB, del ABS, resina ácida úrica, resina fenólica del aldehino, resina de la urea-formaldehído, resina del formaldehído, polietileno, cloropreno polivinílico y etc.

◆Industria alimentaria: Leche en polvo graso, proteína, leche en polvo del cacao, leche en polvo substituto, clara de huevo (yema de huevo), comida y planta, avena, jugo del pollo, café, té disoluble inmediato, carne de aderezo, proteína, soja, proteína del cacahuete, hidrolizado y así sucesivamente.

◆Azúcar, jarabe de maíz, almidón de maíz, glucosa, pectina, azúcar de malta, potasio ácido sórbico y etc.

◆De cerámica: Óxido de aluminio, material de la baldosa cerámica, óxido de magnesio, talco y así sucesivamente.



Sistema de control de la automatización industrial avanzada

El sistema de control de la automatización adoptó el favorable software programado basado 2DP grammable STEP7 5,5 de los reguladores S7-315 de la lógica de Siemens del regulador del PLC. con el dispositivo el comenzar, de la detención y del dispositivo de seguridad, trol de la estafa del lazo del PID de los parámetros de proceso y las funciones de proceso de alarma.

Primero, el sistema de control es aceptar el comando del operador, y entonces si las condiciones están según la lógica de la escena para recopilar la información para determinar el proceso que se ejecutará por el programa se encuentran. Si se satisface la condición, el programa de control en una señal de salida del orden concreto de permitir o de inhabilitar el proceso del control de diversos tipos de equipo.



El interfaz persona-máquina de HMI está utilizando el software de la configuración de Siemens SIMATIC el WinCC para alcanzar el sistema de control del equipo de sequedad para actuar, el monitor, datos del análisis, el expediente y la impresión. Terminó la combinación de equipo y de personales de explotación in situ. Con HMI, el operador puede incorporar un comando, o diversos parámetros del fórmula o de proceso de terminar los diversos productos; al mismo tiempo conseguir la información sobre la situación de sistema; y pregunte la información de sistema sobre (pregunta) de la producción histórica de proceso de producción el proceso importante actual de la grabación de datos o retroactiva; en caso de anormal, el sistema enviará una señal de alarma.



Panel de control centrífugo del ICP del secador de espray LPG-1200

Sala de control grande del campo de la torre de espray





Opción opcional:



◆Esta clase de equipo completo se fabrica basado en diseño modificado para requisitos particulares. No todas las características funcionales proporcionar todos los diseños. La configuración real se debe hacer de acuerdo con el contrato o firmó el acuerdo.

◆Para los componentes eléctricos principales, tenemos opciones de marca internacionales tales como ABB, Siemens o Schneider u otros

◆Para el material para la máquina, tenemos opciones onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, de acero de carbono y así sucesivamente.

◆Para el sistema de control, tenemos opciones en el botón, PLC+HMI y así sucesivamente. Podemos diseñar el sistema de control según las necesidades.

◆Podemos diseñar el sistema a prueba de explosiones para nuestro secador de espray basado en la petición del cliente.

◆Para el sistema apropiado para el secador de espray, podemos suministrarlo, tal como alimentación

sistema, sistema de la transportación neumática y así sucesivamente.

◆Para el sistema de calefacción para la planta, es muy flexible. podemos configurar.

basó en las condiciones del sitio de cliente, tales como vapor, electricidad, horno de gas y así sucesivamente, todos que podemos diseñarla para hacer juego nuestro secador de espray.

◆Si sin sistema de calefacción, puede como refrigerador hacer partículas con aire de enfriamiento.

◆Plataformas de la comprobación completas y profesionales del equipo del R&D, científicas y razonables del producto de los servicios, extensas y profundizadas de producción de la tecnología de los intercambios, de la investigación y de la exploración del servicio:

La compañía de XKIANDAO puede proveer de clientes las diversos pruebas y servicios de proceso de la verificación de la prueba en una serie de laboratorios tales como YPG, LPG, PSD, BYP, PFSD, etc., y las pequeñas escalas experimentales o aún una pequeña cantidad de producción-tipo centros de experimentos. Estas plantas han verificado la viabilidad del uso técnico de muchas series de nivelación, determinan las mejores condiciones de proceso de producción, y proporcionan las muestras para el estudio de mercado.



Avisos antes de la orden:



◆Nombre y propiedades físicas de la alimentación: contenido sólido del contenido (o en agua), viscosidad, tensión de superficie, valor de pH.

◆La capacidad del polvo después de secar, contenido en agua residual permisible, tamaño de partícula, temperatura permisible.

◆Producción, horas de trabajo diarias/cambio.

◆Energía disponible: presión disponible, capacidad eléctrica, carbón, aceite, gas del vapor disponible.

◆Requisitos del control: si las temperaturas de la entrada y del mercado necesitan ser controladas automáticamente.

◆Requisitos de la colección del polvo: si instalar una trampa del bolso, y el ambiental requiere en el gas de escape.

◆Otros requisitos especiales.



Servicio de prueba pagado:

Damos la bienvenida los nuevos y viejos clientes para responder completamente al cuestionario del público, completo y profesional---de acuerdo con la especificación de las exigencias del consumidor (URS), lanzó por el departamento de las ventas de nuestra compañía durante el período de la preparación para el estudio de mercados.



La compañía puede diseñarlo para usted en base de diversas características materiales de los usuarios, de diversos modos de calefacción, de diversos requisitos del control, de diversas demandas de la salida, de diversas condiciones del producto, de diversas disposiciones del taller, diversos requisitos del limpio-en-lugar (CIP), etc., para cumplir los requisitos de diversos usuarios.

Toda clase de máquinas experimentales se equipan en la compañía para la prueba de usuarios para confirmar las características de sequía. Le acogen con satisfacción para venir a nuestra compañía para probar.
