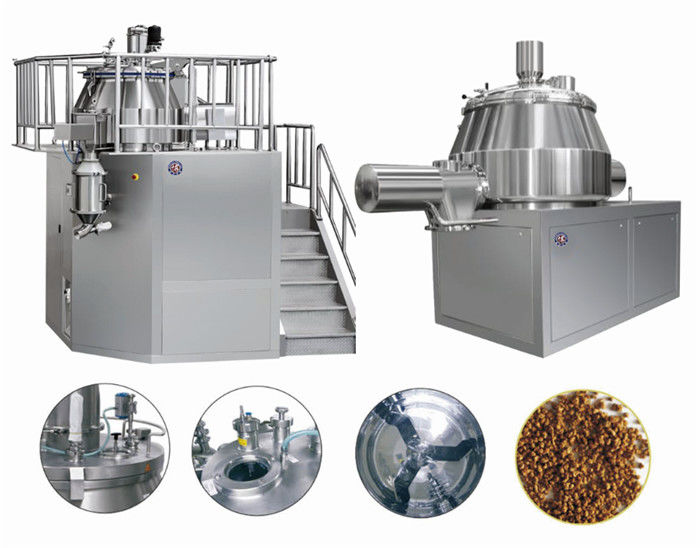

Máquina de mezcla húmeda de alta velocidad del granulador del polvo de GHL
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | XIANDAO |
| Certificación: | CE / UL / SGS / EAC / CR – TU |
| Número de modelo: | GHL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 8~18 SEMANAS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 20 sistemas por mes |
|
Información detallada |
|||
| NOMBRE: | Granulador de mezcla húmedo de alta velocidad de la serie de GHL | Material: | ACERO DE CARBONO DE SUS316/SUS304/, ETC |
|---|---|---|---|
| Fuente de calor: | Vapor/gas eléctrico/natural/diesel/etc; | Característica: | Ninguna mancha del metal |
| Motor: | ABB/SIEMENS/COSEN | Capacidad: | Modificado para requisitos particulares |
| Control: | HMI Y BOTÓN | Documento: | ÍNDICE DE INTELIGENCIA/OQ/PQ DEL FAT/ |
| Alta luz: | Máquina del granulador del polvo de GHL,Máquina del granulador del polvo SUS316,Granulador rápido del mezclador de GHL |
||
Descripción de producto
Granulador de mezcla húmedo de alta velocidad de la serie de GHL (granulador de mezcla mojado del alto esquileo)
Descripción general
El granulador de mezcla de la humedad de alta velocidad de la serie de GHL es una clase de alto equipo eficiente, y dentro de una operación puede mezclar diversos materiales del polvo y granularlos a las partículas.
El granulador húmedo de alta velocidad del mezclador de GHL es un granulador de la nueva generación que combina funciones mojadas de la mezcla y de la granulación. Adoptando muchas tecnologías avanzadas basadas en el granulador existente, es un equipo fácil de usar. El granulador húmedo del mezclador de la serie de GHL personifica completamente un complemento perfecto de la instalación y de tecnología, viniendo con la estructura racional, la operación conveniente y la función notable.
Detalles del producto
| Material: | ACERO DE CARBONO DE SUS316/SUS304/, ETC | Fuente de calor: | Vapor/gas eléctrico/natural etc |
| Documento: | ÍNDICE DE INTELIGENCIA/OQ/PQ DEL FAT/ | Capacidad: | Modificado para requisitos particulares |
| Control: | HMI Y BOTÓN | Motor: | ABB/SIEMENS/COSEN |
Parámetros técnicos
|
Espec. |
Volumen total (l) | Volumen de funcionamiento (l) | Salida (kg/batch) | Hora laborable (minuto) | Velocidad de mezcla (RPM) | Cortando la velocidad (RPM) | Poder de mezcla (kilovatios) | Cortando el poder (kilovatios) | Gasto del aire comprimido (m3/min) | Presión del aire comprimido (Mpa) |
Peso muerto (Kilogramo) |
| 5 | 5 | 3,5 | 0.8-1.8 | 7-10 | 60-600 | 1000-2900 | 1,5 | 0,75 | 0,4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2,2 | 0,75 | 0,4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4,0 | 1,5 | 0,4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5,5 | 2,2 | 0,4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4,0 | 0,6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4,0 | 0,6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7,5 | 0,6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0,6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0,6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0,6 | 0.4-0.6 | 3600 |
Características
1. XIANDAO considera que la máquina adopta la estructura horizontal del cilindro, y no hay esquinas muertas, ninguna mancha del metal, ningún depósito de la ceniza, y su estructura es razonable.
2. Eje llenado aire del sello para a conducir. Cuando está lavado, puede ser cambiado para regar.
3. La granulación fluidificada, el gránulo está alrededor de forma de la bola. Su fluidez es buena.
4. Comparado al proceso tradicional, el 25% de pegamento pueden ser reducidos y el tiempo de secado es corto.
5. El de sequía y la mezcla tarda 2 minutos y la granulación tarda 1-4 minutos. Comparado al proceso tradicional, 4-5 veces de la eficacia se mejoran.
6. La mezcla seca, la mezcla húmeda y la granulación se acaban en el mismo envase sellado. Está conforme a los requisitos del GMP. La operación entera tiene medidas seguras y protectoras estrictas. El tipo de la chaqueta se pudo adoptar a petición.
7. Confirme los productos uniformes finales.
8. El proceso de granulación se termina en un sistema cerrado del cuenco, libre de polvo y cumpliendo con requisitos del GMP.
9. El sistema de control de HMI y del PLC, velocidad del motor es controlado por VFD, y todos los parámetros de proceso pueden ser registrados.
10. El aire comprimido y el agua se pueden conectar alternativamente con la máquina para asegurar el lavado rápido y eficiente.
11. Eje impulsor con el sello de aire-relleno, que se puede cambiar para regar al lavarse. Aplicando la granulación fluidificada, la partícula es semejantemente esférica, su textura es uniforme, y su fluidez es buena, pues puede proporcionar la mayoría del material ideal del gránulo para hacer tabletas presionar procedimiento.
12. Cuando hay diferencia muy grande entre el agente o la base principal y agente auxiliar, puede todavía alcanzar la mezcla uniforme, y no hay fenómeno de la delaminación.
Uso
◆Este equipo se utiliza para hacer los gránulos mojados en el procedimiento sólido de la producción de la dosificación en el cual el pegamento se debe inyectar adentro. Es también ampliamente utilizado en farmacéutico, producto alimenticio e industrias químicas.
◆Hemos fabricado más de 10 especificaciones y 150 diversas máquinas para cubrir diversas necesidades. Estas experiencias prácticas serán muy beneficiosas a los clientes.
◆La alta eficacia de proceso se puede alcanzar con la manipulación de productos de sequía y apacible extremadamente rápida. Conveniente para los lotes de 10 y de 800Liter por el lote. Más otros tamaños de lote disponibles a petición;
Principio de funcionamiento:
◆El granulador de mezcla mojado de alta velocidad de la serie de GHL (granulador de mezcla mojado del alto esquileo) se equipa de un de contenedor cerrado con las herramientas de mezcla conducidas desde arriba o abajo que ha sido aplicada de largo por la industria farmacéutica. El efecto mecánico de las herramientas de mezcla – con independencia de si en lotes o el funcionamiento continuo – crea un más denso granula que el proceso en lecho fluidificado.
◆Originalmente, el líquido de la granulación fue vertido en el producto. Hoy, una distribución dosificada mejorada usando una boca de espray se prefiere para obtener más incluso para granular.
◆Los gránulos son distinguidos por una estructura compacta y una alta densidad a granel. Tienen buenas características de flujo y pueden ser presionados óptimo.
◆Pulverice los materiales y los pegamentos son mezclados completamente en los materiales suaves mojados por la paleta de mezcla inferior del buque cilíndrico, después los materiales son cortados en los gránulos mojados uniformes por la paleta sensacional de alta velocidad lado-montada dentro del granulador del mezclador.
Capacidad de funcionamiento |
Instrumentos |
Puerto de la descarga |
Organigrama:
Opciones
Plan de piso: Tamaños totales:
| Modelo | B | × D DE C | E | F | |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
