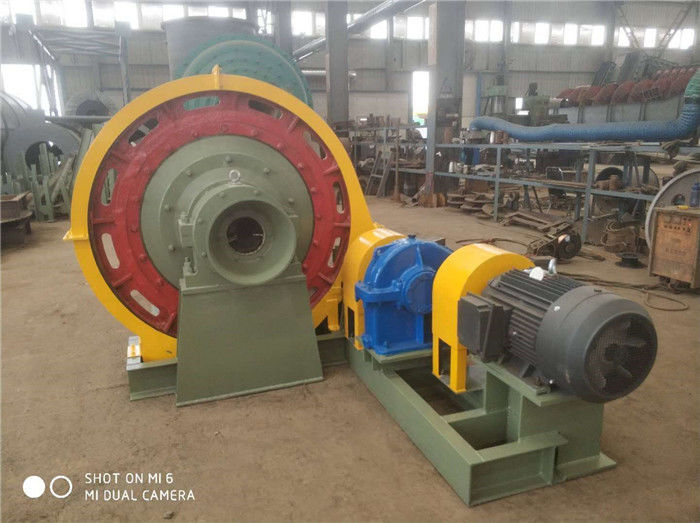

Máquina de pulido mineral del pulverizador del proceso SUS316 5kg

Descripción de producto

Molino de Rod

El molino de barra es un tambor rotativo que causa la fricción y el agotamiento entre las barras y las partículas de acero del mineral. Los molinos de Rod son menos comunes que los molinos de bola para los minerales de pulido. Las barras usadas en el molino, generalmente un acero del alto-carbono, pueden variar en la longitud y el diámetro. Sin embargo, cuanto más pequeñas son las barras, cuanto más grande es la superficie total y por lo tanto, mayor es la eficacia de pulido.

Detalles del producto:

1. Usos

Ampliamente utilizado en el proceso mineral, materiales químicos, de construcción y otros sectores industriales, como una variedad de mineral u otros materiales abrasivos para los propósitos de pulido.

2. Cómo trabaja

El molino es tipo conducido y de centro del borde de la descarga. Cuando el cuerpo de máquina está girando, la fuerza de fricción conduce al cuerpo de pulido duro para realizar continuamente el movimiento de la eyección. El material es altamente de tierra debido al impacto y al pulido del cuerpo abrasivo móvil. El material machacado se descarga a través del tambor espiral de la descarga.

3. Características estructurales

El molino se compone principalmente de parte rotatoria, del dispositivo principal del transporte, de la alimentación y del dispositivo de transmisión. Esta máquina es un molino de barra, la descarga está en el extremo grande del engranaje del dispositivo de transmisión.

3.1. Parte de torneado: se compone del cilindro hecho de la placa de acero rodando la soldadura y dos cubiertas de extremo conectadas por los pernos. Una placa de alineación se arregla en el cuerpo del cilindro para proteger el cuerpo del cilindro y la cubierta de extremo. Para comprobar y substituir las partes en el barril del molino e instalar el cuerpo de pulido en el molino, el molino se equipa de una puerta de pulido. Las dos cubiertas de extremo huecos están conectadas con los dos extremos del barril a través del reborde. El avión de la placa del reborde y el diario de la cubierta de extremo hueco requieren alta exactitud que trabaja a máquina. Cuando la cubierta de extremo es una pequeña cubierta de extremo, hay un reborde que conecta el engranaje grande en el cuerpo del cilindro. El proceso del reborde del cilindro también requiere la alta precisión, y la pieza de rotación del cilindro se apoya en dos transportes principales.

3.2. El transporte principal puede no sólo llevar el peso del molino entero, del cuerpo de pulido y de los materiales, pero también afectado por la resistencia del momento cuando el molino gira. Para reducir el momento de la fricción, la carga de trabajo del consumo de energía, del enfriamiento y de la lubricación, y la conveniencia del mantenimiento, el transporte principal se ha cambiado en un rodamiento de rodillos esférico de la parte radial doble de la fila.

3.3. Dispositivo de alimentación: tambor espiral de alimentación.

3.4. Dispositivo de la descarga: tambor espiral de la descarga.

3.5. Dispositivo de transmisión: el motor y el reductor conducen el piñón del puente de la transmisión a través del acoplamiento, y el piñón se involucra con el engranaje grande fijado en la pieza de rotación para hacer que el molino gira. El arreglo de la transmisión del molino no será cambiado a voluntad. Si no puede ser cambiado por alguna razón, la fuerza del piñón en el engranaje grande se debe garantizar para ser siempre ascendente. Si la dirección de la rotación del molino se cambia, las partes direccionales de la pieza de rotación del molino serán cambiadas por consiguiente.

3,6 parámetros técnicos del molino de la barra
