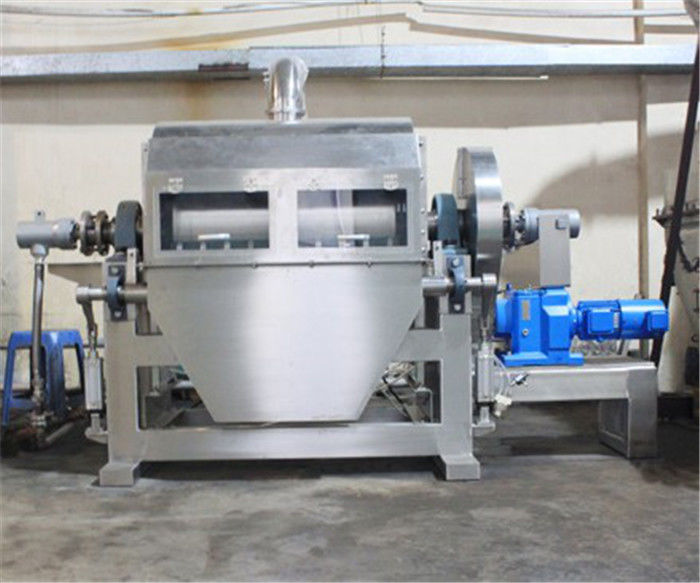

Máquina más seca de acero de la caída del hectogramo de carbono con el Scrapper

Descripción de producto

SECADOR/FLAKER DEL SECADOR CYLINDRER DEL SECADOR DE TAMBOR /TUMBLE DE LA SERIE DEL HECTOGRAMO CON EL SCRAPPER

Características

1. Alta eficacia termal. El principio de transferencia de calor del secador del cilindro es la conducción de calor cuya dirección que conduce mantiene idéntico círculo entero de la operación. Excepto la disipación de calor de la cubierta de extremo y de la pérdida de radiación, todo el calor se puede utilizar para la evaporación de materiales mojados en la pared del cilindro. La eficacia termal puede alcanzar 80%-90%.

2. Elasticidad grande de la operación y uso amplio. Los diversos factores de sequía del secador del cilindro se pueden ajustar, por ejemplo la densidad de los materiales de alimentación/grueso de la película material, temperatura del medio de calefacción, girando la velocidad del cilindro etc. Cuál puede cambiar el secado de la velocidad del secador del cilindro. Pues estos factores no tienen ninguna interrelación, trae la conveniencia alrededor de grande para secar la operación, y la hace aplicable al secado de diversos materiales y para cumplir diverso requisito de la producción.

3. Período de sequía corto. El período de sequía de materiales es normalmente 10 a 15 segundo, así que es conveniente para los materiales sensibles al calor. Puede también ser actuado bajo menos condición de la presión si se pone en vacío.

4. Tarifa de sequía rápida. Como película de los materiales cubiertos en la pared del cilindro es muy fino. Normalmente, el grueso es 0,3 a 1.5m m, más direcciones del calor y el transmitir total es idéntico, la fuerza de la evaporación en la superficie de la película puede guardar en 30-70kg. H2o/m2

Detalles del producto:

Prefacio del producto:

El secador de tambor de la serie del hectogramo (Flaker) es una clase de girar el equipo de sequía continuo con conducir-estilo de calefacción interno. Cierto grueso de la fijación de la película de los materiales al tambor del buque líquido material debajo del tambor. El calor se transfiere a la pared interna del cilindro a través de los tubos y entonces a la pared externa y a la película de los materiales, para evaporar la humedad en película de los materiales para secar los materiales. Los productos secados entonces son raspados por la cuchilla cabida en la superficie del cilindro, caen abajo al transportador espiral debajo de la cuchilla, y se transportan, se recogen y se embalan.

Especificación técnica:

Notas:

Nuestra compañía produce dos categorías de secador del raspador del tambor: solo cilindro y tipo doble del cilindro. Podemos también diseñar el secador del doble-cilindro con el alimentador material superior en términos de petición del cliente.

Los principios de trabajo:

El secador de tambor es una clase de equipo de sequía continuo a través de la calefacción vestida del vapor. El cuerpo del cilindro rotatorio se ata a cierto grueso de la película líquida de la materia prima a través del tanque material fijado en la partición más baja. El calor sensato (vapor) se pasa a través de los tubos a la pared interna y externa de los cuerpos de tambor, y después se conduce a la película líquida de la materia prima, para evaporar el contenido de agua de la materia prima rápidamente y ocurra la reacción de la goma. Con la rotación continua de los cuerpos de tambor, finalmente el material se seca totalmente y el proceso que pega logra.

Los productos totalmente secados son raspados del cuerpo del cilindro rotatorio por los raspadores instalados en las superficies del cuerpo de tambores, y después recolectados en el transportador de tornillo en la parte inferior de los raspadores. En el extremo de la descarga del transportador de tornillo, se fija un dispositivo machacante. Después de ser machacado y de escama los productos están a

transportado al cuarto limpio para pesar y embalar. A este punto, el proceso de sequía y que pega logra.

Gama de uso

Es conveniente para secar las materias primas líquidas o el líquido grueso en la industria química, industria del colorante, industria farmacéutica, industria alimentaria, industria de la metalurgia y así sucesivamente.

Requisitos para el tambor/el secador del cilindro de la caída con el raspador

Debido a la situación específica de la compañía, hacemos por la presente los requisitos siguientes al diseño de nuestra compañía del cliente:

1. Es necesario que el dispositivo del retiro de polvo y del retiro del olor debe ser arreglado (más el dispositivo mojado del depurador);

2. No se añade ningunos filtros primarios e intermedios de la eficacia a la entrada de aire;

3. La hornilla seleccionó productos de la marca de Riad del italiano;

4. Para ser equipado del dispositivo de alimentación material (usando transportador de tornillo);

5. El acero de la caldera se utiliza para la pieza de la combustión, y el acero inoxidable se utiliza para la pieza del en-contacto de la cabeza de la máquina y del tambor, y el acero de carbono se puede utilizar para otras piezas;

6. El cilindro se diseña para estar de conformidad con los requisitos específicos del cliente (tales como 1,4 * 14m y etc.);

7. Add que machaca y que revuelve el dispositivo dentro para prevenir la aglomeración de materiales (por el eje);

8. La trituradora de la distribución se debe instalar en el lugar en donde el material entra en el equipo a través del transportador de tornillo, que exprime el material a granel en las tiras para la sequedad fácil.

9. El equipo tiene una base y una hornilla.

10. Nuestra compañía proporciona solamente la fundación del equipo, que es responsable de conectar electricidad y el agua con la planta.

Organigrama:

Bosquejo de la estructura del secador de tambor:

De su característica, puede ser dividido en dos tipos: solos cilindro y doble-cilindro. Si no puede también ser dividido en dos tipos según la presión de la operación: presión normal y tipo de la descompresión.
