Secador rotatorio químico de la conducción de la industria HZG
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | XIANDAO |
| Certificación: | CE / UL / SGS / EAC / CR – TU |
| Número de modelo: | HZG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 8~18 SEMANAS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 20 sistemas por mes |
|
Información detallada |
|||
| Nombre de producto: | secador rotatorio | Fuente de calor: | Vapor/gas/diesel eléctricos/naturales/y |
|---|---|---|---|
| moc: | ACERO DE CARBONO DE SUS316/SUS304/, ETC | Capacidad: | Modificado para requisitos particulares |
| Fuente de alimentación: | Modificado para requisitos particulares | Densidad: | Modificado para requisitos particulares |
| Modelo: | HZG | Marca: | XIANDAO |
| Alta luz: | Secador de la conducción de HZG,Secador rotatorio de la conducción,Secador rotatorio de HZG |
||
Descripción de producto
Secadora conductora rotatoria del estilo de HZG (secador rotatorio, secador giratorio, secadora rotatoria, equipo de sequía rotatorio)
Descripción general
Sobre todo la máquina se utiliza adentro por la quema del forraje pulverizado oxígeno rígido del imán, él es también conveniente para el cemento, metalurgia e industria química, se compone el cuerpo etc. del horno del cuerpo principal del horno y del calentamiento favorable del tubo y del apoyo de enfriamiento del sistema de la impulsión el sistema de la impulsión, el sistema de carburante, el sistema del aire secundario del control de la electricidad, del extractor el polvo y. La máquina tiene funcionar como: dé una alarma para la temperatura excesiva, dé una alarma para el cargamento excesivo, control auto para la temperatura de trabajo, atmósfera del oxígeno es ajustable en el horno etc.
Detalles del producto
| Material del metal: | ACERO DE CARBONO DE SUS316/SUS304/, ETC |
| Fuente de calor: | Vapor/gas/diesel eléctrico/natural/etc; |
| Capacidad: | Modificado para requisitos particulares |
| Fuente de alimentación: | Modificado para requisitos particulares |
| Densidad: | Modificado para requisitos particulares |
| Nombre: | Horno rotatorio del secador rotatorio |
Parámetros técnicos:
|
Espec. (m) |
Producción Capacility (t/h) | Velocidad de rotación del cilindro (RPM) | Poder del motor (kilovatios) |
Ángulo de la instalación (°) |
Descarga de humedad |
| Φ1.2×6~10 | 1.5~4 | 1~10 | 7,5 | 3~5 | el ≤5% |
| Φ1.4×12~18 | 2.5~6 | 1~10 | 15 | 3~5 | el ≤5% |
| Φ1.8×12~18 | 5~12 | 1~10 | 22 | 3~5 | el ≤5% |
| Φ2.0×12~22 | 6~15 | 1~8 | 30 | 3~5 | el ≤5% |
| Φ2.4×15~20 | 9~20 | 1~8 | 37 | 3~5 | el ≤5% |
| Φ2.8×20 | 20~50 | 1~8 | 55 | 3~5 | el ≤5% |
| Φ3.2×25 | 30~80 | 1~6 | 75 | 3~5 | el ≤5% |
| Φ3.8×30 | 40~100 | 1~6 | 90 | 3~5 | el ≤5% |
| Φ4.0×35 | 50~120 | 1~4 | 110 | 3~5 | el ≤5% |
| Φ4.6×40 | 65~150 | 1~4 | 132 | 3~5 | el ≤5% |
| Φ5.0×40 | 80~200 | 1~4 | 160 | 3~5 | el ≤5% |
Refs. Análisis de los parámetros técnicos del proceso relevante en casos reales del uso:
| Tipo | Secuencia | Secuencia | Retrógrado | Retrógrado | Calefacción compuesta | Calefacción compuesta |
| Tipo material | Mineral | Agente que sopla que hace espuma de HP | Escoria del horno | Tiamina | Fertilizante del fosfato | Carbón |
| Capacidad de proceso | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| Contenido en agua inicial | 30 | 13 | 6 | 1,5 | 5 | 6,5 |
| Contenido en agua final (%) | 15 | 0,3 | 1 | 0,1 | 0,1 | 0,1 |
| Tamaño de grano malo (milímetros) | 6,5 | 0,05 | 4,7 | 0.5-1.7 | 0,5 | 5 |
| Acumulación material severa (kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Tarifa caliente de la ráfaga (kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| Temperatura del gas de la entrada (°C) | 600 | 165 | 500 | 180 | 650 | 570 |
| Temperatura del mercado del material (°C) | 42 | 100 | 70 | 80 | 75 | |
| Método de calefacción | Gas de carbón | Calefacción de la electricidad del vapor | Aceite pesado | Horno del aire caliente del carbón | Aceite pesado | Aceite pesado |
| Coeficiente material del paquete | 6 | 6,3 | 7 | 7,5 | 7,8 | 18 |
| Revolución (RPM) | 4 | 4 | 3,5 | 3 | 4 | 2 |
| Pendiente | 0,04 | 0,005 | 0,03 | 0,05 | 0,05 | 0,043 |
| Número de placa de la copia | 12 | 24 | 12 | 22 |
Cylinder8 interno |
Cilindro interno 6 |
| Un diámetro más seco (m) | 2,0 | 1,5 | 2 | 2,3 |
Cylinder2 externo |
Cylinder2.4 externo |
| Una longitud más seca (m) | 20 | 12 | 17 | 15 | 10 | 16 |
| Conduciendo el polvo (kilovatios) | 22 | 7,5 | 15 | 11 | 11 | 15 |
El principio de trabajo
Cuando la materia prima húmeda se alimenta a partir de un material, se vuelca a través de las cuchillas que se distribuyen dentro del cilindro y serán distribuidas uniformemente en el secador y el contacto completamente con el aire caliente actual contrario. De esta manera, el proceso de la conducción de calor se aumenta. Durante el período de seco, bajo efecto de blades/or inclinado pescó bafflers con caña y la corriente del aire caliente, materia prima se puede mover a la sección de la estrella del secador y descargar de descargar valor.
Usos
Es conveniente para secar las materias primas siguientes, ellos es gránulos con gravedad específica pesada en la industria química, industria de la mina, industria de la metalurgia tal como mineral, escoria, carbón, polvo metálico, fertilizante del fósforo, sulfato del amoníaco. Por otra parte para las materias primas que son gránulos con requisitos especiales, tales como elemento espumoso de HP vesicant/or, heces, carbonato de calcio ligero, tierra blanca activa, polvo magnético, grafito, retraso de la medicina y materias primas que necesiten baja temperatura y en lote continuamente.
Características
1. El nivel de la motorización del barril es alto, y la capacidad de producción es alta;
2. La resistencia que los pasos materiales a través del barril son menos, y el consumo de energía es bajos.
3. la capacidad del uso a diversos caracteres de materiales es alta.
4. La operación es estable, la tarifa de la operación es baja, y la uniformidad de la sequedad del producto es buena.

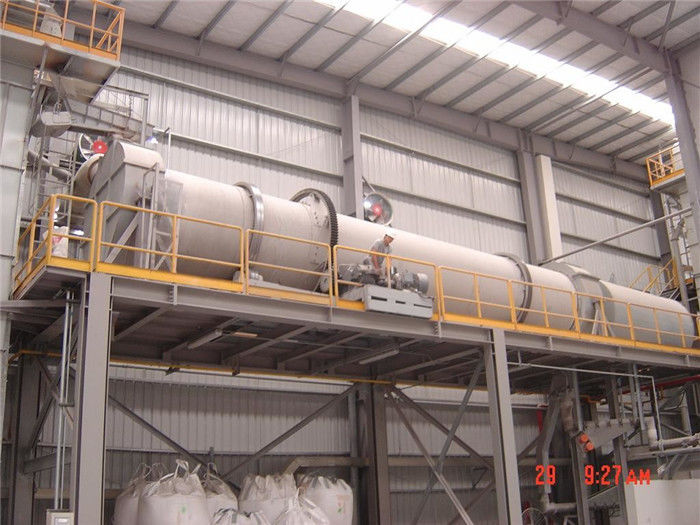

Imágenes rotatorias de la eficacia alta de la calefacción de gas natural de la máquina del secado al vacío del barril
Organigrama
