Alto secador hueco de calefacción de la cuchilla de la eficacia 20rpm KJG
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | XIANDAO |
| Certificación: | CE / UL / SGS / EAC / CR – TU |
| Número de modelo: | KJG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 8~18 SEMANAS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 20 sistemas por mes |
|
Información detallada |
|||
| Nombre de producto: | secador hueco de la cuchilla | moc: | ACERO DE CARBONO DE SUS316/SUS304/, ETC |
|---|---|---|---|
| Fuente de calor: | Vapor/gas/diesel eléctrico/natural/etc. | Capacidad: | Modificado para requisitos particulares |
| Fuente de alimentación: | Modificado para requisitos particulares | Densidad: | Modificado para requisitos particulares |
| Marca: | XIANDAO | Certificación: | CE / UL / SGS / EAC / CR – TU |
| Alta luz: | secador hueco de la cuchilla 20rpm,Secador hueco de la cuchilla de KJG,secador hueco de la paleta 20rpm |
||
Descripción de producto

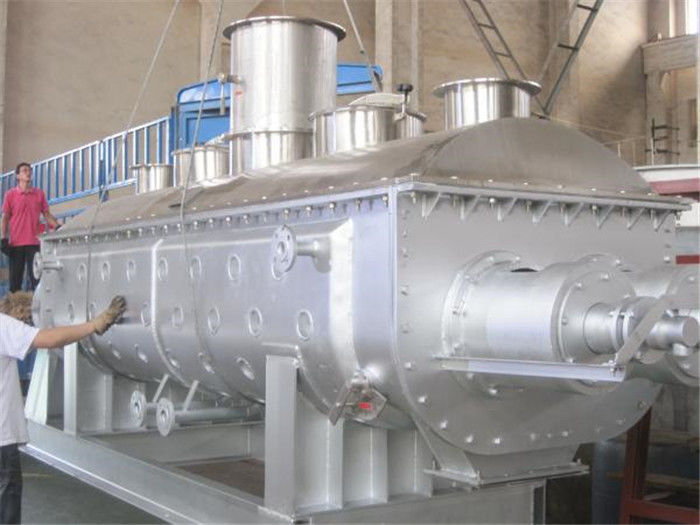

Secador hueco de la paleta de la serie de KJG (secador hueco) del impeledor (secador de la paleta)
El secador hueco de la cuchilla de KJG puede calentar o refrescar indirectamente los materiales en goma, gránulos, polvos y mezclas. Puede también terminar el proceso de unidad de la combustión del secado, del enfriamiento, de la calefacción, de la esterilización, de la reacción y de la baja temperatura. La transferencia de calor especial que revuelve la cuchilla cuneiforme en el equipo tiene alta eficacia de la transferencia de calor y su superficie de la transferencia de calor tiene función autolimpiador.
Detalles del producto
| Material del metal: | ACERO DE CARBONO DE SUS316/SUS304/, ETC |
| Fuente de calor: | Vapor/gas/diesel eléctrico/natural/etc; |
| Capacidad: | Modificado para requisitos particulares |
| Fuente de alimentación: | Modificado para requisitos particulares |
| Densidad: | Modificado para requisitos particulares |
| Nombre: | secador hueco de la paleta |
Descripción general:
Aplicable para secarse o refrescarse del estado de la goma, de la partícula, del polvo y de la mezcla del material, realice el proceso del secado, del enfriamiento, de la calefacción, de la esterilización, de reaccionar y de la combustión bajo baja temperatura. La cuchilla de transferencia especial del revolvimiento y de la calefacción, hace eficacia de transferencia del alto calor, y proporciona la función autolimpiador. La cuña especial formó el revolvimiento y la cuchilla de transferencia del calor tiene eficacia de la alta calefacción y función autolimpiador de la superficie de transferencia de la calefacción.
Las cuchillas acuncadas huecos se concentran en el eje hueco. Los medios de calor atraviesan la cuchilla del eje hueco. El área de transferencia del calor en el volumen eficaz es muy alta. La gama de temperaturas de los medios de calefacción es el ℃ -40 al ℃ 320. Puede ser que sea vapor, o el estado líquido, tal como vapor, calefacción indirecta termal del aceite etc., allí no es ningún calor realizado por el aire. Todo el calor se utiliza para a secar el material excepto el perdido de las capas del aislamiento de calor. La superficie de la cuchilla acuncada tiene función autolimpiador. Los movimientos relativos de las partículas del producto y la acción de limpieza acuncada de los efectos superficiales, ésta pueden limpiar el material atado a la superficie acuncada, así que guardar la limpieza de la superficie de transferencia del calor durante el trabajo. La cáscara del secador hueco de la cuchilla Ω-se forma, y 2 o 4 pedazos de eje de revolvimiento hueco se equipan generalmente en la cáscara. Para evitar cualquier salida del material o recoger el vapor solvente material, hay cubierta terminal sellada y cubierta superior con la cáscara. El puerto de la descarga se proporciona una placa de bloqueo para asegurar la altura llana material, de modo que la superficie de la transferencia de calor sea cubierta completamente por el material y exhibir completamente la contribución superficial. Los medios de transferencia del calor atravesar el conector de la rotación, la cáscara de la chaqueta y el eje de revolvimiento hueco. Para asegurar el mejor efecto de la transferencia, el eje de revolvimiento hueco adopta diversa estructura interior de acuerdo con diversos medios de calefacción.
Parámetro técnico:
|
Espec. |
Traspaso térmico área del anillo (m2) |
Eficaz volumen (m3) |
Gama de ro velocidad tating (RPM) |
Poder (kilovatios) |
Anchura de buque A (milímetros) |
Anchura total B (milímetro) |
Longitud de buque C (milímetros) |
Longitud total D (milímetro) |
Altura de centro F (milímetros) |
Altura total H (milímetro) |
| QJ3 | 3 | 0,06 | 5~20 | 2,2 | 306 | 736 | 1956 | 2972 | 380 | 762 |
| QJ9 | 9 | 0,32 | 5~20 | 4 | 584 | 841 | 2820 | 4876 | 450 | 838 |
| QJ13 | 13 | 0,59 | 5~20 | 5,5 | 762 | 1066 | 3048 | 5486 | 534 | 1092 |
| QJ18 | 18 | 1,09 | 5~20 | 7,5 | 940 | 1320 | 3328 | 5918 | 610 | 1270 |
| QJ29 | 29 | 1,85 | 5~20 | 11 | 1118 | 1474 | 4114 | 6808 | 762 | 1524 |
| QJ41 | 41 | 2,8 | 5~10 | 18,5 | 1296 | 1676 | 4724 | 7570 | 915 | 1778 |
| QJ52 | 52 | 3,96 | 5~10 | 30 | 1474 | 1854 | 5258 | 8306 | 1066 | 2032 |
| QJ68 | 68 | 5,21 | 5~10 | 37 | 1655 | 2134 | 5842 | 9296 | 1220 | 2362 |
| QJ81 | 81 | 6,43 | 5~10 | 45 | 1828 | 2186 | 6020 | 9678 | 1430 | 2464 |
| QJ95 | 95 | 8,08 | 1~8 | 55 | 2032 | 2438 | 6124 | 9704 | 1560 | 2566 |
| QJ110 | 110 | 9,46 | 1~8 | 75 | 2210 | 2668 | 6850 | 10300 | 1650 | 2668 |
| QJ125 | 125 | 10,75 | 1~8 | 90 | 2480 | 2732 | 7500 | 11800 | 1760 | 2769 |
| QJ140 | 140 | 12,18 | 1~8 | 110 | 2610 | 2935 | 7860 | 12900 | 1856 | 2838 |
Refs. Lista de parámetro característico
| Lista de parámetro característico | ||||||||
| Modelo | KJG-2.7 | KJG-9 | KJG-13 | KJG-18 | KJG-24 | KJG-29 | KJG-36 | KJG-41 |
| Área m2 del intercambiode calor | 2,7 | 9 | 13 | 18 | 24 | 29 | 36 | 41 |
| Volumen eficaz m3 | 0,06 | 0,32 | 0,59 | 1,09 | 1,53 | 1,85 | 2,42 | 2,8 |
| Gama r.p.m de la rotación | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
| Kilovatio del poder | 2,2 | 4,0 | 5,5 | 7,5 | 11 | 11 | 15 | 15 |
| Anchura del buque al milímetro | 306 | 584 | 762 | 940 | 1118 | 1118 | 1296 | 1296 |
| Anchura total B milímetro | 736 | 841 | 1066 | 1320 | 1474 | 1474 | 1676 | 1676 |
| Longitud C milímetro del buque | 1956 | 2820 | 3048 | 3328 | 3454 | 4114 | 4115 | 4724 |
| Longitud total D milímetro | 2972 | 4876 | 5486 | 5918 | 6147 | 6808 | 6960 | 7570 |
| Longitud E milímetro del viaje de la alimentación | 1752 | 2540 | 2768 | 3048 | 3150 | 3810 | 3810 | 4420 |
| Altura central F milímetro | 380 | 380 | 534 | 610 | 762 | 762 | 915 | 915 |
| Altura total G milímetro | 762 | 838 | 1092 | 1270 | 1524 | 1524 | 1778 | 1778 |
|
Entrada de aire N pulgada |
(2) 3/4 | (2) 3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
| Pulgada del mercado O del agua | (2) 3/4 | (2) 3/4 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 | (2) 1 |
| Lista de parámetro característico | |||||||||
| Modelo | KJG-48 | KJG-52 | KJG-62 | KJG-68 | KJG-73 | KJG-81 | KJG-87 | KJG-95 | KJG-110 |
| Área m2 del intercambiode calor | 48 | 52 | 62 | 68 | 73 | 81 | 87 | 95 | 110 |
| Volumen eficaz m3 | 3,54 | 3,96 | 4,79 | 5,21 | 5,78 | 6,43 | 7,39 | 8,07 | 9,46 |
| Gama r.p.m de la rotación | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-15 | 5-15 | 5-10 |
| Kilovatio del poder | 30 | 30 | 45 | 45 | 55 | 55 | 75 | 75 | 95 |
| Anchura del buque al milímetro | 1474 | 1474 | 1651 | 1652 | 1828 | 1828 | 2032 | 2032 | 2210 |
| Anchura total B milímetro | 1854 | 1854 | 2134 | 2134 | 2286 | 2286 | 2438 | 2438 | 2668 |
| Longitud C milímetro del buque | 4724 | 5258 | 5410 | 5842 | 5461 | 6020 | 5537 | 6124 | 6122 |
| Longitud total D milímetro | 7772 | 8306 | 8865 | 9296 | 9119 | 9678 | 9119 | 9704 | 9880 |
| Longitud E milímetro del viaje de la alimentación | 4420 | 4954 | 4953 | 5384 | 5004 | 5562 | 5080 | 5664 | 5664 |
| Altura central F milímetro | 1066 | 1066 | 1220 | 1220 | 1220 | 1220 | 1220 | 1220 | 1220 |
| Altura total G milímetro | 2032 | 2032 | 2362 | 2362 | 2464 | 2464 | 2566 | 2566 | 2668 |
|
Entrada de aire N pulgada |
(2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 2 | (2) 2 | (2) 2 |
| Pulgada del mercado O del agua | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 11/2 | (2) 2 | (2) 2 | (2) 2 |
Nota: algunos de los parámetros se ajustan, y conforme al diseño real.
Principio del trabajo:
La transferencia de calor emerge del secador hueco de la paleta incluyó la paleta, revolviendo el eje, y la superficie de la pared. Y el área de transferencia de calor de la paleta es la gran mayoría, así que la estructura del equipo es compacta y el área de transferencia de calor del volumen de unidad es alta. El revolvimiento y la mezcla hacen el volumen de ventas material tempestuoso de modo que el material pueda conseguir alto coeficiente de transferencia de calor, el área ocupada y el espacio es pequeño y se ahorra el coste de capital de la planta. Porque la estructura de la paleta es especial, durante durante período, material será sacada y soltada, sequedad fortalecida. El ratio cargado de secar la cámara es alto, él puede ser el 80~90%, tiempo de secado se puede regular a partir de algunos minutos a algunas horas regulando la velocidad de alimentación, la velocidad rotatoria del eje de revolvimiento y el ratio cargado. Y de puerto de alimentación a descargar el puerto el movimiento del material es básicamente movimiento del pistón. Su distribución del tiempo de residencia es estrecha, así que la humedad del producto es uniforme. La paleta en el eje de revolvimiento tiene cierto ángulo axial, así que puede secar el material continuamente.
Estructura del equipo:

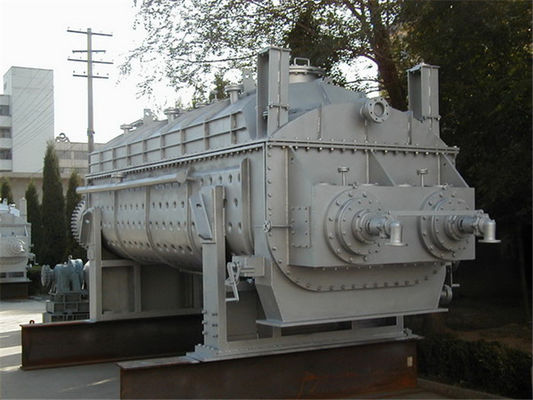

Tomando el tipo del doble-eje por ejemplo para introducir la estructura (el secador de la paleta incluye el solo eje, el eje doble y el tipo de los cuatro-ejes). Consiste en la cáscara W-formada con la chaqueta, cubierta superior, dos ejes huecos con las paletas, dos cubiertas de extremo, gira sobre un eje el mecanismo de transmisión de la tubería del metal común, flexible que incluye los engranajes y la rueda de cadena y etc.
Los corazones del equipo son los dos ejes huecos y las paletas huecos soldados con autógena en los ejes. La forma de la paleta es forma hemi-circular hueco de la cuña-forma, dentro de ella puede ser medio de calefacción de la entrada. Excepto la función de revolvimiento, es también el dispositivo de la transferencia de calor. Dos superficies principales de la transferencia de calor de las paletas son superficie de la cuesta. Cuando son materiales los contactos con la superficie de la cuesta, gránulos se deslizarán lejos de la superficie de la cuesta con la rotación de la paleta. Puede permitir la transferencia de calor se renueva continuamente, así que se fortalece la transferencia de calor. En la parte inferior del triángulo de la paleta hay cuchilla del raspador, él puede barrer el material que los depósitos en la parte inferior, así que ella pueden evitar la esquina muerta.
Hay algunos equipos para la distribución de la paleta y los tamaños de cada parte. Y en el área de alimentación, secando área y descargando área, hay no sólo paletas, pero también unidad complementaria, puede asegurar los trabajos de la máquina estable, y seco uniformemente. Más encima, el tiempo de residencia puede ser regulado.
Uso
El secador de la paleta se ha utilizado con éxito en comida, químico, petroquímico, tinte, barro industrial, el etc. Las características de la transferencia de calor, enfriamiento, revolviendo permiten al equipo lograr las operaciones de unidad siguientes: calcinación (baja temperatura), enfriamiento, secado (recuperación solvente), calefacción (fusión), reacción y esterilización. Las cuchillas de mezcla, al mismo tiempo, son superficies de la transferencia de calor, y ésta hace el área de transferencia de calor en aumentos del volumen de unidad, acorta el tiempo de procesamiento. La cuchilla de la cuña actúa no sólo superficie de la transferencia de calor pero también posee la función autolimpiador. Compresión - la función de mezcla de la extensión hace el material se mezcle incluso. El material se hace para moverse a lo largo del axial como “pistón-flujo”, y en intervalo axial, la pendiente material de la temperatura, de la humedad y del mixedness es muy pequeña.
1. el aceite conductor termal se aplica como medio de calefacción, el secador de la paleta para lograr la calcinación de la baja temperatura. Por ejemplo: del sulfato de calcio del dihidrato (CaS04 2 H2O), calcinado en el sulfato de calcio del dihidrato con el 1/2 H2O (Ca SO4. El 1/2 H2O). El bicarbonato de sodio (NaHCO3) se calcina en la ceniza de soda (Na2 CO3), el etc.
2. Con el medio de enfriamiento, tal como salmuera etc. del agua, del enfriamiento bombeada adentro, el secador de la paleta se puede utilizar para refrescarse. Por ejemplo: el refrigerador del álcali de la paleta usado en industria del carbonato sódico ha substituido el refrigerador pasado de moda del álcali de la refrigeración por aire, la energía de ahorro y el dispositivo del tratamiento del gas del extremo, reduciendo el coste de operación. También puede ser utilizado para refrescar el dióxido de titanio, el polvo del ferroníquel y diversas clases de polvo y de materiales granulares. A partir del ℃ la 1000, en un solo material de la máquina puede ser refrescado menos al ℃ de 40.
3. Las funciones principales del secador: sin usar el aire de la calefacción, puede hacer la recuperación solvente, el consumo de energía y el control ambiental en condiciones ideales manejables o manejables. Se adapta particularmente a los materiales que necesitan recuperar el material sensible solvente, termal que es inflamable y fácil de oxidar. Ha sido in fine industria química ampliamente utilizada, industria petroquímica e industria del tinte.
4. En el intervalo axial, la uniformidad de la temperatura, humedad y mixedness, permite al equipo ser utilizada para calentar o derretir, o a la reacción de algunos materiales sólidos. Se ha utilizado con éxito en fertilizante compuesto y las industrias modificadas del almidón. El secador de la cuchilla se puede utilizar para el proceso de la esterilización para la comida y la harina. La superficie de caldeo grande en el volumen eficaz de la unidad puede pronto calentar el material a la temperatura de la esterilización, evitando el cambio material de la calidad debido a la calefacción del tiempo largo.
Alcance para los materiales aplicados
Industria petroquímica: polvo de la poliolefina, resina del policarbonato, polietileno de la densidad del cielo y tierra, polietileno linear de la baja densidad, partículas polyacetal, nilón 6, nilón 66, nilón 12, fibra de acetato de celulosa, PPS, resina alílica, dirigiendo los plásticos, el PVC, el alcohol de polivinilo, el poliestireno, el polipropileno, el poliéster, el formaldehído polivinílico y el estireno - copolímero y etileno del acrilonitrilo - copolimerización del propileno.
Industria de la protección del medio ambiente: Barro de aguas residuales de la Pta, agua de electrochapado del barro, hollín de la caldera, basura farmacéutica, residuos de la basura del molino de azúcar, residuo gastrónomo de la basura de la fábrica del polvo, cenizas volantes del carbón.
Industria de la alimentación: residuo de la salsa de soja (offscum), alimentación de la base del hueso (matriz), los granos del destilador, talones del producto alimenticio, residuo de la manzana, cáscara de naranja (piel), comida de soja, alimentación del hueso del pollo, harina de pescado, añadidos de la alimentación, barro biológico.
Industria alimentaria: almidón, grano de cacao, niblet.
Industria química: Carbonato sódico, fertilizante compuesto de NPK, caolín, bentonita, negro de carbono blanco, conductex, yeso fosforado, floride del sodio de la oxidación, nitrade de la cal, carbonato del magnesio, cianuro de sodio, calmogstrin, sulfato de bario, annaline, carbonato de calcio, colorante, tamiz molecular, saponina.
Las características
1. El consumo de calor de secador de la paleta es bajo: Ningún calor realizó por el aire debido a la calefacción indirecta; no hay capa del aislamiento de calor con la pared exterior del secador. Consume 1,2 kilogramos de vapor para evaporar 1kg del agua para a secar el estado de la mezcla del material.
2. Bajo costo a invertir en el secador de la cuchilla: el volumen eficaz de la unidad tiene una superficie grande de la transferencia de calor, así que se acorta el tiempo de procesamiento. Se reduce el tamaño del equipo, como reduciría grandemente el espacio constructivo del área y del edificio.
3. La gama de material que se procesará es ancha: El material sensible al calor y los materiales que se procesarán bajo temperatura alta se pudieron procesar con diversos medios de calefacción. Los medios normales son: vapor, aceite termal, agua caliente y agua desapasible. Puede ser que sea operación continua o de lote, ampliamente utilizada en muchas áreas.
4. La contaminación está menos: Sin la aplicación o el arrastre de aire, muy poca el polvo se arrastra, menos material se pierde así. El solvente evaporado es muy pocos, él fácil ser procesado. Para el material que pudo causar la contaminación o el solvente que se recuperará, puede ser que adopte la circulación sellada.
5. El coste de operación es bajo: 1hour/day.operator es bastante para la operación normal. La velocidad de revolvimiento baja y la estructura razonable, la cantidad gastada es pocas, y la tarifa del mantenimiento es baja.
6. Operación constante: Las partículas materiales entran en contacto con completamente la superficie de transferencia del calor, debido al efecto de compresión y de inflamación-revolvimiento especial de la cuchilla formada cuña. La pendiente (o la diferencia) de la temperatura, la humedad y el mixedness son muy pequeña en la diversa área axial, así que asegurar la estabilidad del proceso.
7. Caliente indirectamente, material no puede ser contaminado.
8. La velocidad rotatoria del eje de la paleta es baja, no destruirá la forma y la propiedad del producto.
Organigrama
