GZG 1800kg/H 200m2 que seca el secador del paquete de tubo del área

Descripción de producto

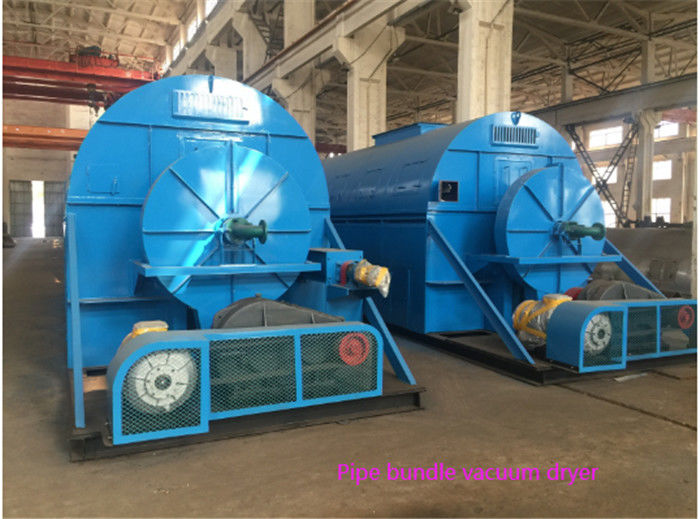

Secador del paquete de tubo

El secador del paquete de tubo es equipo de sequía a contracorriente optimizado en las bases de características especiales del proceso del almidón. Es especialmente eficaz en el secado de usos de los materiales del contenido de humedad flojo y alto en industrias del proceso del almidón de maíz y de transformación de la comida y del grano.

Parámetros técnicos:

Detalles del producto:

Descripciones generales:

• El secador del paquete de tubo se basa en el modo de la conducción para secarse. El producto que se calentarán y tubos calentados al vapor secados de los únicos contactos, y no no directamente vapor. Los paquetes de tubo se actúan en el principio de la contracorriente (es decir flujos del vapor en la dirección enfrente de t0 la dirección del flujo material). Los secadores del paquete de tubo son diseñados considerando las características de flujo mojadas y secas de producto, la tendencia de la formación de la corteza del terrón y la sensibilidad termal del material en condiciones secas.
• En el secador del paquete de tubo los tubos se arreglan de una manera circunferencial en la periferia interna de la cáscara giratoria. Este montaje entero de la cáscara y de tubos se apoya en los neumáticos/los rodillos y se conduce a través de la impulsión conveniente del engranaje. El material mojado de la alimentación se alimenta a través de la boca material de la entrada instalada en un extremo de la cáscara del secador. Esta alimentación mojada se alimenta a través de alimentador de tornillo. El material de la alimentación regó en los tubos con la ayuda de las cuchillas de elevación que se montan en la cáscara giratoria. El vapor entra en los tubos a través de la junta giratoria instalada en el extremo material de la descarga de la cáscara. El material consigue secado y descargado de los puertos materiales de la descarga en la cáscara. Los vapores se quitan del extremo de la alimentación con la ayuda de ventilador de la succión después de separar multas en el separador ciclónico. El arreglo de aislamiento conveniente se proporciona para prevenir pérdidas de la fuga y del producto de aire.
• El paquete de tubo se gira dentro de la vivienda aislada inmóvil. Se pasa el vapor aunque un extremo de paquete de tubo para de sequía y condensado se quita del otro extremo. El material mojado de la alimentación que se secará se alimenta en la vivienda inmóvil del secador de la boca de la alimentación en un extremo. El material consigue levantado para arriba y regado en los tubos con la ayuda de las cuchillas de elevación proporcionadas en periferia del paquete de tubo. El material consigue secado por la transferencia de calor de la conducción y se descarga del otro extremo.

Características del secador del paquete de tubo de la serie de GZG:

El secador del paquete de tubo de la serie de GZG (secador del paquete del tubo) es haber calentado indirecta, el tipo secadora del contacto que puede ser flujo paralelo y la sequedad de la contracorriente. Es extremadamente económico y práctico. Entre toda clase de las secadoras, es el más bajo de su consumo de energía y del consumo de calor. La evaporación de un kilogramo de agua consume solamente 1,5 al vapor 2kg, el solamente 50% del consumo del secador de fluidificación. El secado de un polvo fermentado tonelada de la hierba consume 15kW/h, el solamente 25% compara al lecho fluidificado. El consumo de la energía eléctrica y el consumo del vapor alcanzan el nivel avanzado de los mismos productos buenos. Los materiales con el contenido del apogeo se pueden secar, la flexibilidad de sequía son anchos. El tiempo de secado se puede ajustar según el requisito de la propiedad y de la humedad de materiales. Puede ser funcionamiento continuo de la alta automatización, u operación intermitente para el proceso técnico especial. La máquina tiene menos accesorios, proceso técnico compacto y ocupa una pequeña área, además, es fácil instalar.

Descripción de la estructura y del material del equipo

• la alimentación y el punto de descarga pueden ser determinados el cliente o procesando demanda.
• El plan que chupa del aire superior del uso del sistema del agotamiento, el aire de extractor entrará en el separador ciclónico de desempolvamiento del aire (compra separada) bajo presión negativa y la salida del agotamiento del aire puede asegurarse de que no haya polvo que es descargado.
• El algodón de custodia termal exterior de la roca del uso &=50mm.
• El cilindro bajo del liar-tubo utiliza la placa de acero inoxidable de &=4mm, el cilindro superior utiliza la placa de acero inoxidable de &=3mm; la placa incomprensible utiliza el acero inoxidable de &=3mm; el tubo de calefacción utiliza el tubo que se agrieta del petróleo de GB9948/20#; el resto cuyo acero de carbono del uso.
• la junta entre el tubo y la placa de tubos utiliza el tubo de extensión para asegurar la fuerza de la conexión y para prolongar la longevidad de la operación.

Descripción general en seguridad

En caso del malfuncionamiento o del fracaso del equipo, las medidas protectoras necesarias serán tomadas para asegurarse de que el equipo y los productos permanecen en un estado seguro. Proporcione las instalaciones siguientes para asegurar la seguridad de personales, de productos y del equipo:

A) Detección de falta y notificación apropiadas de la alarma

- Transmisor de presión para el gas de funcionamiento: el equipo no puede comenzar o el atomizador no puede rociar cuando la presión de gas es demasiado baja. (opcional)

- Transmisor de presión en el envase: cuando la presión positiva en el envase excede el valor determinado, las válvulas de la entrada y de mercado cerca de asegurarán automáticamente la seguridad del operador y del cuarto. (opcional)

- Transmisores de presión para cada saco hinchable del equipo (limitado al dispositivo del lacre del saco hinchable en caso de necesidad): cuando la presión de aire de cada sello del saco hinchable del equipo es demasiado baja u ocurre la salida, el equipo no podrá comenzar o alarmar o parar. (opcional)

- Transmisor de la corriente y del voltaje: cuando la corriente y el voltaje son demasiado altos o demasiado bajos durante la operación del equipo, notificarán al operador para parar la máquina para la detección o el cierre automático. (opcional)

B) Señal de peligro del anfitrión/del sistema principal

- advertencias para todas las superficies determinadas calientes/principales.

- las señales de peligro se muestran abajo:

- todas las piezas de rotación serán selladas correctamente.

C) El botón de la parada de emergencia será situado en un área accesible al operador

- El botón para la parada de emergencia se fija en la pantalla de la operación del interfaz antropomecánico, que es fácil de actuar.

D) El ruido el 1m lejos del dispositivo está debajo de DB 75.

- Después de que se aísle la fuente de ruido, el ruido del dispositivo puede ser menos que 75db.

E) Fije un buen dispositivo que pone a tierra en cada lugar del aislamiento del equipo, para eliminar mejor la electricidad estática generada cuando el equipo funciona.

F) Apagón y recuperación

- En caso de apagón, para proteger al operador, el equipo sí mismo y el producto, el equipo está en un estado de la parada.

- Es necesario que la intervención humana se debe requerir para recomenzar el poder, y el equipo no puede correr automáticamente de acuerdo con del GMP cuando se aprovisiona de nuevo el poder.

Usos:

1. La secadora es conveniente para secar los materiales flojos, por ejemplo: forma del polvo, de la partícula y de la rebanada sin partículas grandes.

2. Uso en industria química, la industria alimentaria, la industria de la alimentación y otras industrias, por ejemplo: fábrica del almidón, fábrica de la alimentación, fábrica de la elaboración de la carne, fábrica del vino, fábrica de la cerveza y así sucesivamente.

Características del material

Organigrama:

1. entrada material

2. dispositivo de conducción

3. conector del vapor

4. cáscara exterior

5. abertura del extractor

6. fundación

7. elemento interior de la chapucer3ia del tubo

8. mercado material

9. conector del mercado del vapor
