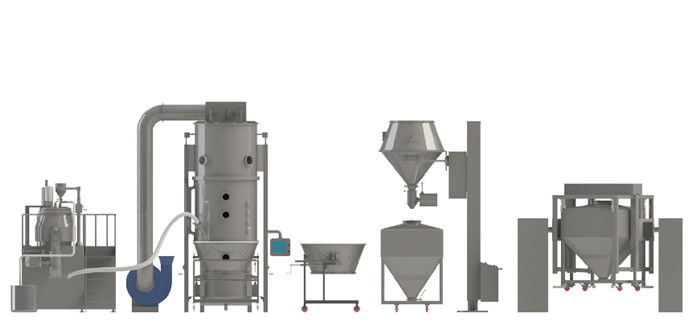

Cadena de producción automática de LGX

Cadena de producción sólida de la dosificación de la serie de LGX

Detalles del producto

Flujo de proceso de producción para la cadena de producción sólida nuevo-diseñada de la dosificación

DESCRIPCIÓN

Jiangsu XIANDAO que seca la Sci-tecnología Co., Ltd. se especializa en granulador, secador y el equipo sólido de la preparación y así sucesivamente. Combinando con las características del proceso de producción sólido nacional de la preparación, nuestra compañía diseña el nuevo tipo de cadena de producción sólida de la dosificación de acuerdo con las características de la producción sólida nacional de la preparación.

Actualmente, es el nuevo tipo proceso que combina con eficacia la granulación mojada con el gránulo-proceso mojado, sequedad de la cama flúida, gránulo-proceso seco, transportación del tratamiento en línea del material, mezclándose y así sucesivamente. Se solicita la producción de gránulos y el progreso de la preproducción de la tableta, de la cápsula, del etc.

El flujo de proceso consiste en el granulador mojado de alta velocidad del mezclador, molino mojado, secador de la cama flúida, molino seco, tamiz vibrante, mezclador, alimentador del vacío, levantador del pharma y así sucesivamente.

Tiene como objetivo el mejorar de productividad, reduciendo el trabajo, garantizando el buen lacre, disminuyendo los vínculos posibles de la contaminación y alcanza libre de polvo durante el proceso de producción.

Parámetros técnicos:


Alcance de usos principal:

Granulación farmacéutica y capa. Granulación: gránulos de la tableta, gránulos para los gránulos, gránulos para las cápsulas. Capa: capa protectora de gránulos y de píldoras, lanzamiento lento de la preparación del color, película, capa entérica. Granulación y capa de la comida. Azúcar sofrito, café, polvo de cacao, jugo del polvo de la mantequilla, aminoácidos, condimentos, comida soplada. Pesticidas, pigmentos, tintes, granulación. Materiales secos del polvo, del gránulo y del bloque.

Notas:

• Esta clase de máquina se hace basado en diseño modificado para requisitos particulares. No todas las características se proporcionan todos los diseños. Las configuraciones reales se deben hacer según los contratos o los acuerdos firmaron.
• El material para fabricar la máquina puede ser AISI304, 316L y así sucesivamente. Depende de la petición del cliente.
• Para el método de calefacción, puede ser vapor, electricidad, gas-horno y así sucesivamente.
• El PLC se diseña para asegurar un control automático completo. Todas las operaciones se realizan automáticamente según los parámetros fijados por los usuarios; mientras tanto, los parámetros de proceso pueden ser impresos y los expedientes de datos originales son sinceramente confiables.

Flujo de proceso de producción para la cadena de producción sólida Nuevo-diseñada de la dosificación


Después de pesar, los materiales se inhalan en el granulador de mezcla mojado de alta velocidad a través del alimentador del vacío, al mismo tiempo, el pegamento del líquido de la presión que añade el tanque son atomizados en el granulador de mezcla de alta velocidad por el arma de espray de la presión, después mezclas con el polvo fino y convertirse en material suave. Por la fuerza del cuchillo que corta, el gránulo mojado convertido material suave. a través del molino mojado, el gránulo mojado se convertirá en uniforme uniforme de .the que el gránulo mojado entra en el secador vertical de la cama flúida que se secará por el vacío la presión negativa .the secó el gránulo descargará hacia fuera por el descargador del vacío. el gránulo secado será establecido el tamaño a través del molino seco. Después de eso, el gránulo calificado y secado entrará en el mezclador de la tolva para la mezcla general por el descargador .then del vacío que pueden continuar otros procesos.

Después de pesar, los materiales se inhalan en el granulador de mezcla mojado de alta velocidad a través del alimentador del vacío, al mismo tiempo, el pegamento del líquido de la presión que añade el tanque son atomizados en el granulador de mezcla de alta velocidad por el arma de espray de la presión, después mezclas con el polvo fino y convertirse en material suave. Por la fuerza del cuchillo que corta, el gránulo mojado convertido material suave. a través del molino mojado, el gránulo mojado se convertirá en uniforme uniforme de .the que el gránulo mojado entra en el secador vertical de la cama flúida que se secará por el vacío la presión negativa .the secó el gránulo descargará hacia fuera por el levantador de la tolva. el gránulo secado será establecido el tamaño a través del molino seco. Después de eso, el gránulo calificado y secado entrará en el mezclador de la tolva para la mezcla general por el descargador .then del vacío que pueden continuar otros procesos.

Después de pesar, los materiales se inhalan en el granulador de mezcla mojado de alta velocidad a través del alimentador del vacío, al mismo tiempo, el pegamento del líquido que añade el tanque son atomizados en el granulador de mezcla de alta velocidad por el arma de espray de la presión, después mezclas con el polvo fino y convertirse en material suave. Por la fuerza del cuchillo que corta, el gránulo mojado convertido material suave. a través del granulador de ocsilación, el gránulo mojado se convertirá en uniforme uniforme de .the que el gránulo mojado entra en el secador para secarse por el vacío la presión negativa .the secó el gránulo descargará hacia fuera por el descargador del vacío. El gránulo secado será establecido el tamaño a través del molino seco. Después de eso, el gránulo secado calificado entrará en el mezclador de la tolva para la mezcla general por el descargador .then del vacío que pueden continuar otros procesos. (este proceso es conveniente para procesar la materia prima con de gran viscosidad.)

XIANDAO le proporciona servicio de la tecnología avanzada

I. URS (estándares de la exigencia del consumidor)
Los clientes ponen requisitos en el funcionamiento, la tecnología, el uso y el servicio para los productos, que se deben establecer en el contrato confirmado por el fabricante y el comprador.


II. DQ (calificación del diseño)
El usuario confirma si el equipo elegido por el fabricante cumple el requisito estándar “de las normas de la gestión de calidad de la producción de la medicina”, los estándares del producto y la otra demanda del usuario.


III. FAT (pruebas de aceptación de fábrica)
Para asegurar todos los indicadores del equipo esté de acuerdo con requisitos de cliente, después de terminar el equipo pero antes del envío, la fábrica debe hacer la inspección específica en el funcionamiento, los datos técnicos y la configuración del equipo. Después de la prueba, el cliente debe firmar “el expediente de la aceptación de la prueba de fábrica”.

IV. SAT (pruebas de aceptación del sitio)
Los fabricantes deben tomar el SAT en la base del sitio de cliente en los requisitos del contrato. si el SAT se puede llevar en el sitio del fabricante, después de que el cliente acabe de encargar y confirmación, el fabricante debe hacer el paquete, y el transporte según los requisitos del contrato.


Índice de inteligencia del V. (calificación de la instalación)
Compruebe toda clase de sistema para saber si hay la máquina después de la instalación así como las documentaciones en relación con la máquina.


VI. OQ (calificación operativa)
Toda clase de pruebas de la operación para asegurar el dispositivo o el equipo para hacer frente a los requisitos y a la documentación de determinación.


VII. PQ (calificación del funcionamiento)
La prueba de producción de ensayo para probar el equipo o los sistemas relacionados con el equipo resuelve los requisitos y la documentación de determinación. La cadena de producción sólida Nuevo-diseñada de la dosificación.

La ventaja de la cadena de producción sólida de la dosificación

1. En la granulación tradicional y la tecnología de sequía, cada dispositivo se fija en cuartos separados, así que las transferencias materiales entre diversos cuartos de la purificación, que no pueden evitar el fenómeno secundario de la contaminación. Mientras que la cadena de producción sólida nuevo-diseñada de la dosificación adopta la manera de transporte hermético, asegurando la granulación y de sequía terminar en el mismo cuarto de la purificación, que puede evitar la contaminación secundaria y hacer la granulación y el proceso de sequía más científicos y razonables, además de, éste reduce el espacio las cubiertas del equipo y hacer que el proceso se encuentra mejor con los requisitos del GMP.

2. Esta máquina toma la consideración completa de la compatibilidad entre los sistemas. Los usuarios pueden ajustar el equipo correspondiente según las formas reales de la capacidad y de la dosificación del cliente de hacer que el proceso de producción alcanza la asignación óptima, para asegurar la continuidad y la estabilidad de la producción.

3. El usuario puede por separado almacenamiento, recoger e imprimir los datos técnicos del sistema mojado de la granulación y del sistema de sequía fluidificado con el HMI. El usuario puede también controlar el ajuste del parámetro y la supervisión de varios sistemas de equipo a través de un gabinete de control, además, todos los parámetros puede ser fijada y ser modificada, y el usuario puede fijar contraseña de niveles múltiples a través del nivel correspondiente. El menú principal del sistema de control puede reflejar el estado de trabajo, estadísticas de los datos en tiempo real, y refleja las situaciones del fracaso de equipo por los expedientes del sistema y de la alarma del autoexamen de la falta, que hace el proceso de producción completamente automático, y asegura la estabilidad de proceso.

4. La máquina puede mostrar completamente apagado las ventajas del granulador mojado y del granulador fluidificado. Además, esta combinación puede garantizar la alta producción del grano.

5. El levantador del alimentador y del pharma del vacío tiene alta capacidad automática de la producción, que puede ocurrir operación manual tradicional, reduce correspondientemente la contaminación de trabajo de la intensidad y del polvo.

6. Podemos configurar la limpieza-en-posición en muchos diversos puntos según exigencias del consumidor, que hace el CIP más confiable.

Descripciones de proceso

1. El vacío que alimenta (polvo), añade el pegamento para mojar el granulador del mezclador.

2. El granulador mojado del mezclador termina la mezcla seca, mezcla mojada, granulación de la preparación.

3. El molino mojado para la granulación mojada (para la medicina occidental), o cerca vibra el granulador (para la medicina china).

4. Chupar los gránulos mojados en el secador de fluidificación vertical por el efecto de la presión negativa.

5. Secado en el secador de fluidificación vertical.

6. Transferencia de los gránulos secados en el tanque fijo por el vacío que descarga manera.

7. Granulación seca para el producto en el tanque.

8. Descarga de los gránulos secos acabados en el tanque estándar.

9. Transferencia del tanque estándar en el cuarto de mezcla en carretilla.

10. Vía el vacío que alimenta, transferencia los gránulos secos acabados en el mezclador de la tolva.

Observación: Los equipos antedichos pueden en línea trabajar, también se pueden utilizar por separado.
