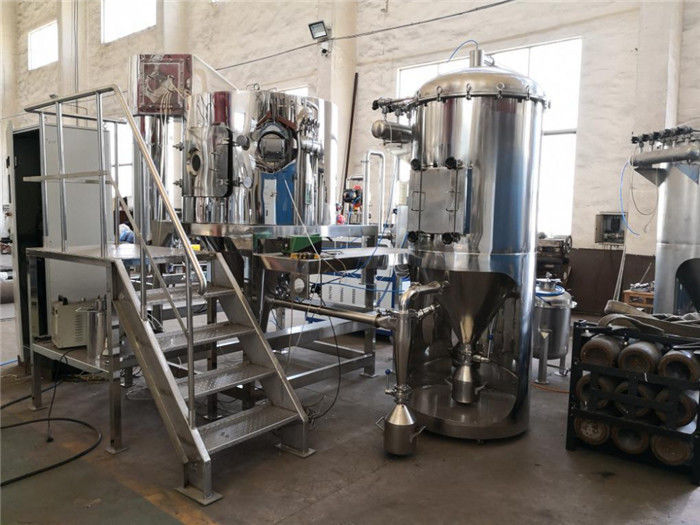

Scale experimental 10kg/H cerró la máquina seca de espray del ciclo

La serie de BYP cerró el secador de espray del ciclo

Descripción general

Esta planta trabaja en un ambiente cerrado, que necesita ser secado en una atmósfera del gas inerte, llenada generalmente de nitrógeno. El sistema cerrado del secado por aspersión de la circulación se utiliza principalmente para los productos que contienen el alcohol y solventes inflamables y explosivos en la mezcla, o los productos que se oxidan y no se pueden fácilmente exponer en el aire. Llenando el gas inerte tal como nitrógeno, puede prevenir el producto de contacto con aire. El producto producido por esta planta tiene buena consistencia y buena fluidez, y puede producir los materiales esféricos. Así la planta es más conveniente para la cerámica de alta precisión (tal como carburo de tungsteno, nitruro de silicio, y nano-cerámica), cementó el carburo tal como polvo del carburo de tungsteno, e intermedios farmacéuticos y etc….

Detalles del producto

Parámetros técnicos

Notas:

⒈El equipo de las especificaciones antedichas es conveniente para la granulación de la investigación y desarrollo y del espray para una pequeña cantidad de productos, pequeña producción de lote o producción en grande y etc.;

⒉La evaporación del etanol se basa en la temperatura de la entrada del aire caliente de la temperatura del ℃ 140 y del mercado del ℃ 70.

Secador de espray centrífugo del cerrado-ciclo modelo del piloto BYP-20

Secador de espray centrífugo del tamaño del cerrado-ciclo comercial del modelo BYP-30

Uso

Para la máquina del secado por aspersión del centrífugo de la sellar-circulación, es conveniente para secar la solución, emulsión, suspendiendo el líquido y líquido pastoso que contienen solventes orgánicos, gas volátil, el material que es oxidado fácilmente y asustado venenosos y dañinos de la luz y necesita ser recuperación solvente. No sólo hereda todas las ventajas del secador de espray centrífugo, pero también no hay polvo que vuela afuera al secar la operación. Puede alcanzar la tarifa de recogida material del 100%. A través del sistema solvente de la recuperación, el solvente recogido con el proceso secundario, puede ser reciclada, que reduce grandemente el coste de producción. Favorecido por la mayoría de usuarios, que es ampliamente utilizada en el farmacéutico, químico, la comida y otras industrias que secan la operación.

Definición del secado por aspersión del cerrado-ciclo

El secador de espray del ciclo cerrado en la cámara de sequía será sellado en las gotitas de la niebla dispersó de sólido a líquido y el medio caliente (N2 del nitrógeno) era método secado de la gotita de productos del polvo. Atomizado por el atomizador rotatorio o un atomizador de la boca para alcanzar, la sequedad de la gotita se puede ajustar por la temperatura o el flujo de medio de calor que se controlará, la evaporación del solvente que se recuperará a través de la unidad de la condensación, después de “retiro” y de” dewetting completo “de los medios eran filtros muy eficientes y vuelto al cambiador de calor, y finalmente reciclado en el sistema de sequía.

El éxito de los requisitos que se lavan y de enfriamientos del secado por aspersión del ciclo cerrado de la operación será parte de un control de la temperatura exacto. Para el alto punto de ebullición del alcohol que refresca generalmente el agua o el agua salada, los solventes de bajo punto de ebullición del punto tales como diclorometano, hexano, acetona y similares, usted debe utilizar intercambio de calor del sistema de refrigeración de la compresión.

El secado por aspersión se ha convertido en la tecnología más acertada para el polvo que se secaba en el farmacéutico, la comida, la sustancia química, y las industrias metalúrgicas desde el desarrollo de secar la tecnología para la leche desnatada en Europa en el comienzo del siglo XX. Especialmente estos últimos años, el secado por aspersión es una forma de sequía que forma directamente la mezcla líquida en los materiales polvorientos y es el más ampliamente utilizado de otras industrias. El secado por aspersión es un proceso de sequía en el cual el líquido de la materia prima se dispersa en gotitas con un atomizador, y el aire caliente (o el otro gas) se entra en contacto con directamente con las gotitas para que el intercambio de calor de la transferencia de calor y de la transferencia total obtenga un producto granular polvoriento. El líquido de la materia prima puede ser una solución, una emulsión o una suspensión, o un líquido fundido o una goma. El producto secado se puede hacer en polvo, el gránulo, la esfera de hueco o la forma de la pelotilla como sea necesario. Desde la perspectiva de la clasificación de deshidratadores de aspersión: según la dirección del flujo de aire, hay flujo paralelo (cocurrent), flujo contrario y flujo mezclado; según la forma de atomizador, hay centrífugo, presión, y flujo de aire; Según el proceso de producción, hay principalmente dos tipos de ciclos abiertos y cerrados (en la subdivisión, hay también dos tipos de ciclo de uno mismo-desocupado y de ciclo semi-cerrado).

Foto física del secador de espray centrífugo del laboratorio BYP-12 del cerrado-ciclo modelo del tamaño

1. Esquema del secador de espray centrífugo del cerrado-ciclo a prueba de explosiones

1,1 la composición del sistema más seco centrífugo a prueba de explosiones de espray del ciclo cerrado

Sistema de secador centrífugo de espray del cerrado-ciclo a prueba de explosiones de Xiandao (el cuadro 1) consiste en un anfitrión centrífugo del secador de espray, un calentador con un filtro de aire, un ventilador, un separador de gas de agua, una torre de enfriamiento, una torre de espray, un extractor, él consiste en el separador ciclónico de dos etapas, el separador ciclónico de dos etapas, la bomba, el metro de oxígeno, la tubería y la válvula de control.

1,2 principios del trabajo de la planta

El secador de espray sellado de la circulación funciona en una circunstancia del sello. El gas de sequía es generalmente gas inerte, tal N2. Es aplicable para el material de sequedad con el solvente orgánico, el gas tóxico y el material fácil ser oxidado. adopte el gas inerte como gas de la circulación, así que proteger el material que se secará. El gas inerte circula después de proceso de la deshumidificación. El N2 se calienta y después entra en probeta de desecar gases. El material líquido es transportado a la boca centrífuga por la bomba de tornillo, y entonces ha atomizado en la niebla líquida por el atomizador, el proceso de transferencia del calor se acaba en la probeta de desecar gases. El producto seco se descarga en la parte inferior de la torre, el solvente orgánico evaporado es chupado por el vacío generado por la fan. El polvo o el material sólido será separado en el ciclón y torre de la aspersión. El gas orgánico saturado se drena hacia fuera después de que haya condensado en el condensador. El gas no condensado recicla en el sistema después de que haya calentado continuamente. El proceso centrífugo normal ordinario del secado por aspersión es observado por proceso transportador y de agotamiento del aire. Ésta es la diferencia obvia entre el tipo a prueba de explosiones selló el secador de espray centrífugo de la circulación y el secador de espray centrífugo ordinario. El medio de sequía en sistema de sequedad es N2, el interior está bajo presión positiva. Para guardar el establo de la presión positiva, los controles de transmisor de presión la cantidad de la entrada de N2 automáticamente.

1,3 instrucciones de trabajo centrífugas a prueba de explosiones de un sistema más seco de espray del ciclo cerrado

En primer lugar, el nitrógeno calentado se llena en la probeta de desecar gases. El material líquido secado es transportado a la boca centrífuga por la bomba de la infusión. El material líquido es atomizado en gotitas finas por el atomizador centrífugo giratorio de alta velocidad. Las gotitas se calientan en la probeta de desecar gases. El nitrógeno conduce suficiente intercambio de calor, la parte líquida del material se evapora inmediatamente, el material polvoriento formado por la parte sólida se hunde a la parte inferior de la torre, y finalmente el material polvoriento seco se descarga de la parte inferior de la torre. Entre ellos, el gas solvente orgánico evaporado se sujeta a un separador ciclónico, a la torre de espray y a otros dispositivos para quitar el polvo atado al gas bajo acción de una fan, y entonces el gas solvente orgánico saturado después del retiro de polvo se condensa en un líquido a través de un condensador. Condensador. Mientras tanto, el gas inerte no condensable como el medio de sequía se calienta continuamente y después se recicla como portador de sequía en el sistema. El secado por aspersión centrífugo ordinario convencional alcanza el propósito de la deshumidificación a través de suministro de aire y de extractor continuos. Esto es también una diferencia obvia entre el equipo centrífugo cerrado a prueba de explosiones del secado por aspersión y el equipo centrífugo ordinario del secado por aspersión.

Los trabajos centrífugos a prueba de explosiones del sistema del secado por aspersión del ciclo cerrado en un ambiente cerrado. El medio de sequía es un gas inerte tal como nitrógeno. La probeta de desecar gases se actúa bajo presión positiva. Si las caídas de presión internas, el transmisor de presión pueden control automático el nitrógeno que entra para asegurar el equilibrio de presión de sistema. Porque el nitrógeno se utiliza como el portador de circulación, tiene un efecto protector sobre los materiales secados. El portador de circulación tal como nitrógeno desempeña el papel de la transmisión el humedad-llevar, del deshumedecimiento y de la circulación, y el medio del portador puede ser reutilizado. Sin embargo, el secado por aspersión centrífugo ordinario convencional alcanza el propósito de la deshumidificación a través de suministro de aire y de extractor continuos, y el control en la torre es operación de la presión negativa. Éste es también el sistema centrífugo cerrado a prueba de explosiones del secado por aspersión y el sistema centrífugo ordinario del secado por aspersión. Diferencia obvia. Por lo tanto, el sistema centrífugo a prueba de explosiones del secado por aspersión del ciclo cerrado es especialmente conveniente para secar los materiales solventes orgánicos, los materiales tóxicos, y los materiales que son oxidación propensa durante el proceso de sequía.

1,4 instrucciones principales de la configuración de la planta

Características:

la tecnología de sistema 1.4.1.The del equipo se diseña para a prueba de explosiones en el cuerpo principal y las partes fundamentales del equipo en cuanto a para asegurar la seguridad de la operación del equipo.

1.4.2 en el sistema tiene sistema de condensación y el sistema solvente de la recuperación al solvente del sistema líquido de la recuperación del material .the puede hacer en segundo lugar el proceso del solvente en la solución de sequía y dejó el solvente reciclar, así grandemente reduciendo el coste de producción.

1.4.3 para el sistema de calefacción para la máquina, es muy flexible. podemos configurarla basada en las condiciones tales como vapor, electricidad, horno del sitio de cliente de gas y así sucesivamente, todos que podemos diseñarlo para hacer juego nuestro secador de espray.

1.4.4 la bomba de alimentación, el atomizador, la fan de la ráfaga y la fan de la succión están con el inversor.

1.4.5 los parámetros principales tales como la temperatura de la entrada, temperatura principal de la torre y temperatura del mercado son ajustados por el metro de la temperatura. La máquina tiene el punto de prueba principal de presión de la torre, punto de prueba de presión de entrada de aire, punto de prueba de presión del mercado de aire, el punto de prueba del oxígeno y así sucesivamente. Una vez que el funcionamiento de máquina, usted puede considerar todo claramente .and muy conveniente para que el usuario lo actúe. Los componentes eléctricos principales son marca internacional y que puede asegurarse que las eléctricas corran confiable y control eléctrico de safely.the son dispositivo de seguridad secuencial adoptado del dispositivo de seguridad, temperatura estupenda, alarma de la falta y otras medidas de asegurar la operación segura.

1.4.6 la temperatura de la entrada es controlada, exhibida y alarmada por el termómetro digital inteligente para asegurar temperatura constante de la entrada.

1.4.7 el valor de la temperatura del mercado se especifica a través del inversor que ajusta el nivel de entrada.

1.4.8 los puntos de control principales como bramido:

1.4.8.1. Para ajustar la bomba de diafragma por el inversor o el manual para controlar el flujo líquido;

1.4.8.2. La velocidad del atomizador es controlada por el inversor (control la línea velocidad y tamaño de partícula), con control de la presión del aceite y el sistema de alarma;

               1.4.8.3. La entrada de aire tiene el dispositivo de exhibición del sistema y de la presión del control de la temperatura;

               1.4.8.4. El inversor del uso de la fan de la ráfaga para controlar es tarifa y presión de aire;

1.4.8.5. La fan de la succión utilizar el inversor para controlar la tarifa de aire y la presión de aire, y presión de sistema de control;

               1.4.8.6. El sistema tiene la ejecución del nitrógeno y dispositivo vacío;

1.4.8.7. El sistema tiene el dispositivo para probar el nitrógeno en cuanto a para asegurar el funcionamiento del equipo suavemente y con seguridad;

              1.4.8.8. El filtro de bolso del paño tiene sistema que sopla-detrás del pulso;

1.4.8.9. El aire del mercado tiene el dispositivo de exhibición del sistema y de la presión del control de la temperatura;

              1.4.8.10. El condensador tiene sistema de control llano líquido;

              1.4.8.11. el separador del Aire-líquido tiene el sistema de control llano líquido;

El nuevo concepto técnico formado por la innovación del sistema más seco centrífugo de espray del cerrado-ciclo a prueba de explosiones

2,1 el sistema de lazo cerrado se aplica al secador de espray centrífugo a prueba de explosiones, y es el primer uso nacional en la industria farmacéutica

El sistema más seco centrífugo de espray del cerrado-ciclo a prueba de explosiones de Xiandao utiliza un secador de espray del cerrado-ciclo con el gas inerte tal como nitrógeno. El formulario de la atomización del espray es centrífugo, usando el nitrógeno calentado y filtrado en la circulación a circuito cerrado del sistema de sequía de la presión positiva, con los materiales líquidos para considerar calor y transferencia total, terminar la sequedad de materiales y el retiro de solventes, y utiliza la tecnología de la separación de la condensación para la recuperación solvente orgánica, y la tecnología del tratamiento del espray y de la separación gaseosa líquida para recuperar el solvente el solvente del rastro en el gas se recupera dos veces para hacer que el nitrógeno incorpora un nuevo ciclo. Por lo tanto, el sistema tiene alta seguridad a prueba de explosiones, alta tarifa de recuperación material, y extremadamente - el contenido solvente residual del producto bajo, que es muy conveniente para el uso en la producción de drogas a granel. Sin embargo, el sistema centrífugo del secado por aspersión del cerrado-ciclo a prueba de explosiones de la compañía experimental se ha utilizado con éxito en la producción de la industria farmacéutica. Ha escapado la limitación que el secado por aspersión del cerrado-ciclo original puede solamente ser in fine sustancias químicas aplicadas, y la atomización utiliza clásico e innovador la tecnología centrífuga del espray de la conversión de frecuencia, de esta perspectiva, es un pionero en el uso de la tecnología centrífuga del secado por aspersión y es una iniciativa nacional.

2.1.1 la tecnología centrífuga de la conversión del espray y de frecuencia se aplica en el sistema del secado por aspersión del ciclo cerrado para alcanzar el propósito del ahorro de la energía, de la preservación de la calidad y del sentido práctico.

En el secado por aspersión, hay tres tipos de atomización del material: espray de la presión, espray del flujo de aire y espray centrífugo. Para la presión o el espray de la circulación de aire, el atomizador material es un arma o una boca de espray, con 1 a 4 armas o bocas de espray. Entre ellos, la presión requerida para la atomización de la presión es 10MPa~12MPa, y la presión será proporcionada por una bomba de alta presión, que consume mucho poder; el tipo atomización de la circulación de aire del espray es producido por el aire comprimido, y el consumo del aire comprimido es el minuto 4m3/min~8m3/, consume mucho aire comprimido y genera energía. Puede ser visto que estas dos formas de atomización tienen un lado grande del consumo de energía.

La atomización centrífuga del material del espray es causada por la fuerza centrífuga en la placa giratoria de alta velocidad que se lanza hacia fuera del borde del disco. Cuando el líquido se inyecta en la superficie de disco, el líquido se sujeta a dos fuerzas. Uno es que la fuerza centrífuga y la gravedad están aceleradas para partir la niebla. El segundo es que donde está fricción el líquido y el contacto circundante del aire la superficie al mismo tiempo, allí para promover la formación de gotitas. El anterior es atomización centrífuga, y este último es atomización de la velocidad. De hecho, los dos existen al mismo tiempo, que es la atomización centrífuga. Las características antedichas del dispositivo pueden asegurar con eficacia la uniformidad de las gotitas y alcanzar la uniformidad del espray. Esta característica puede cumplir los requisitos de la buenas uniformidad, fluidez y solubilidad del producto del API. Al mismo tiempo, su placa giratoria de la atomización confía solamente en electricidad como su poder, y su consumo de energía es relativamente bajo comparado con sobre dos formas de la atomización. Sin embargo, cuando se enciende y se para el atomizador centrífugo tradicional, la presión fluctuará (es decir, la presión aumenta de pequeño al comenzar, y la presión disminuye de grande al cerrar). La inestabilidad de la presión afectará a la atomización de materiales en efecto, presión escasa hará el material líquido atomizado estar en la forma de una columna de agua, de tal modo causando la pérdida de materiales o de productos incompetentes. El secador de espray centrífugo del cerrado-ciclo a prueba de explosiones de la compañía del pionero hace frente a este problema y adopta una placa giratoria centrífuga con la regulación variable de la velocidad de la frecuencia para superar con eficacia las fluctuaciones antedichas de la presión y para asegurar la calidad del producto. Su velocidad de rotación centrífuga está entre 10000rpm y 25000rpm. La conversión de frecuencia es ajustable, y la velocidad del atomizador se puede también ajustar según el tamaño de partícula requerido del material (malla 120 mesh-400).

2.1.2 la tecnología del lazo cerrado soluciona el uso del secador de espray centrífugo en la producción de solventes orgánicos, de gases tóxicos y de materiales fácilmente oxidados

Porque los gases inertes tales como nitrógeno tienen las propiedades de a prueba de explosiones, de ignífugo y la antioxidación, el nitrógeno se utiliza como el portador de la transferencia total y de la transferencia, y el sistema centrífugo entero del secado por aspersión está en un lazo cerrado. Este concepto técnico puede solucionar los problemas en la producción de materias primas farmacéuticas en el pasado. Varios problemas encontraron a menudo:

2.1.2.1 puede solucionar el problema de la sequedad difícil de los materiales que contienen solventes orgánicos en la producción de APIs. Generalmente, los solventes orgánicos son inflamables y explosivos. El uso de esta tecnología puede permitir a los materiales circular en un sistema de sequía cerrado y evitar solventes orgánicos. El contacto entre el gas y el oxígeno y el aire exteriores asegura la producción segura;

2.1.2.2 puede solucionar el problema de la sequedad difícil de materiales fácilmente oxidados en la producción de materias primas. Esta tecnología utiliza la resistencia de oxidación del nitrógeno. Mejore la calidad de la producción seca de materiales fácilmente oxidados;

2.1.2.3 puede solucionar el problema de la contaminación del gas tóxico en la producción de algunas materias primas, y algunos materiales o solventes producirán los gases tóxicos cuando están gasificados. Esta tecnología hará estos gases tóxicos generados en el sistema sellado y recogido en el proceso subsiguiente para reducir la contaminación ambiental, que es conducente a la protección del medio ambiente.

2.1.3 uso del espray y de la tecnología solvente de la recuperación para alcanzar efectos mejorados de la producción, del ahorro de la energía y de la protección del medio ambiente

Comparado con el sistema abierto tradicional del secado por aspersión, el ciclo cerrado a prueba de explosiones que el sistema centrífugo del secado por aspersión no sólo aplica la tecnología del ciclo cerrado, pero también que aplica orgánico la rociadura y la tecnología solvente de la recuperación en él. La respuesta es la más en cuestión de gente el concepto de mejorar la producción, ahorro de la energía y la protección del medio ambiente es también el aspecto práctico de su tecnología aplicada a la producción de industria farmacéutica. Estas dos tecnologías son el lavar a chorro del portador térmico mojado después de separación del sólido-gas, y recoger más lejos los materiales finos atados al portador térmico mojado para mejorar la producción material. Al mismo tiempo, también desempeña un papel que se lava del proceso de recuperación solvente condensado siguiente para mejorar la pureza del solvente recuperado (el contenido solvente eficaz es 99,9%), para facilitar la reutilización del solvente recuperado y ahorrar energía. Además, estas dos tecnologías pueden también reciclar los solventes volátiles, alcanzando la meta de la protección del medio ambiente.

2,2 el uso de la transmisión automática de la diferencia de la presión y de la tecnología en línea de la detección del oxígeno hace el sistema más seguro y la calidad del producto aseguró más.

2.2.1 nuevo concepto de tecnología de transmisión automática de la diferencia de la presión

El sistema abierto tradicional del secado por aspersión es una operación de la presión negativa. De acuerdo con el secador de espray a prueba de explosiones original con un dispositivo del respiradero de la seguridad, la compañía diseñó el sistema centrífugo del secado por aspersión de la cerrado-circulación a prueba de explosiones como ciclo del gas inerte de la presión positiva y lo utilizó además de la tecnología de transmisión automática de la diferencia de la presión, esta tecnología se utiliza raramente en este sistema en China. El sistema centrífugo del secado por aspersión del cerrado-ciclo a prueba de explosiones tiene una presión de trabajo de 0.1MPa y tiene las características de la operación normal de la presión. Uno es que el envase y la tubería tener un factor de seguridad más alto; el otro es que la presión positiva puede controlar mejor el nitrógeno del sistema y otros gases inertes corren. La tecnología de transmisión automática de la diferencia de la presión puede asegurar: cuando la presión del nitrógeno consumida por el sistema para secarse es más baja que la presión de trabajo de 0.1MPa, la válvula de carga de nitrógeno se abrirá e inflará automáticamente; cuando la presión alcanza la presión de trabajo de 0.1MPa, la válvula de carga de nitrógeno se cerrará automáticamente. La producción es más segura. Al mismo tiempo, la probeta de desecar gases sí mismo se equipa de un dispositivo de la expresión de la explosión tal como una membrana a prueba de explosiones. Cuando la presión de sistema sube a 0.2MPa, la membrana a prueba de explosiones abrirá y librará automáticamente la presión para asegurar seguridad del equipo. La combinación de estas dos tecnologías puede eliminar con eficacia los peligros ocultados de la sobrepresión o de la explosión incluso si hay electricidad estática generada por la extensión de la acumulación de la fricción del polvo o de la vaporización del gas durante el secado de la producción, que causa la presión en el sistema para subir. Equipo y seguridad de la producción.

2.2.2 nuevo concepto de tecnología en línea de la detección del oxígeno

El sistema aplica la tecnología en línea de la detección del oxígeno, que no está disponible en otros sistemas del secado por aspersión en China. Su propósito es doble: uno es evitar que el sistema del secado por aspersión funcionar incorrectamente y cause los escapes, que pueden asegurar más lejos la producción segura; la otra es prevenir salida de los escapes. El oxígeno afecta a la pureza del nitrógeno para asegurarse de que el producto no está oxidado para asegurar la calidad del producto. El sistema centrífugo a prueba de explosiones del secado por aspersión del ciclo cerrado se equipa de la detección en línea del oxígeno. El dispositivo de detección en línea del oxígeno puede fijar el volumen residual del oxígeno del sistema a 10ppm. Cuando el volumen del oxígeno del sistema excede el valor determinado, sonará y encenderá la alarma, y cortó automáticamente el poder de mostrar que hay un escape en el sistema, y usted puede tomar medidas eficaces para adoptar el uso.

2,3 el uso de la tecnología inteligente del control automático ha actualizado el equipo centrífugo tradicional del secado por aspersión

Hay pocos productos que pueden ejecutar control inteligente del PLC en muchos equipo centrífugo nacional del espray, de modo que los productos nacionales de esta clase todavía estén en el medio y bajo. La tecnología inteligente del control automático es los medios básicos para las mejoras de producto, y es también una nueva tecnología aplicada. Una de las implicaciones de la idea. Cuando la compañía desarrolló este producto, el sistema centrífugo del secado por aspersión del cerrado-ciclo a prueba de explosiones adopta la programación del PLC de control de operaciones, que puede exhibir dinámicamente los parámetros del flujo y de proceso de todo el proceso, y puede seleccionar parámetros de proceso en un menú o parámetros del sistema según requisitos del proceso. Los parámetros de proceso pueden también ser almacenados y ser impresos. Este producto puede alcanzar temperatura excesiva y alarmas que entrelazan del estupendo-oxígeno mientras que teniendo la prueba en línea de la temperatura y control automático del ajuste. Estas tecnologías del control inteligente destacan apropiadamente las muestras del equipo moderno y también reflejan el explainability y la rastreabilidad requeridos por el cGMP. Por lo tanto, ésta es la característica especial de este tipo de equipo usado en la producción de la industria farmacéutica, que ayudará a mejorar la gestión de la producción farmacéutica moderna.

2,4 la tecnología innovadora de la ausencia de fugas del sello mecánico soluciona con eficacia el problema de la salida de tales sistemas.

Es un problema difícil para solucionar la salida en el sistema nacional del secado por aspersión, y no hay muchos fabricantes que pueden tener un efecto sobre este problema. Para el sistema centrífugo del secado por aspersión del cerrado-ciclo a prueba de explosiones, la llave es no alcanzar ninguna salida. Para alcanzar la producción segura, es particularmente importante que el sistema de sequía no se escapa. Por este motivo, la compañía adopta tecnología de aislamiento mecánica de alta precisión en la conexión del reborde y de la tubería. El reborde de conexión adoptó adopta el proceso de pulido y el raspar tradicional y el proceso de pulido para asegurar el ajuste de la superficie de contacto del reborde. El grado es más el de 95%. Entre ellos, el proceso de soldadura del reborde se crea para hacer el reborde que suelda con autógena no deformado, y el paralelismo después de soldar con autógena los alcances 100%. A través del montaje de la tecnología de proceso de alta precisión, se asegura con eficacia de que el sistema de sequía entero es sin goteras.

Breve análisis de la seguridad a prueba de explosiones del sistema más seco centrífugo a prueba de explosiones de espray del ciclo cerrado

Hay a menudo muchos solventes orgánicos en la producción de las industrias farmacéuticas y químicas. Una vez que algunas soluciones orgánicas volátiles de la alto-concentración se utilizan para el secado por aspersión o el secado por aspersión de algunos materiales fácilmente oxidados, el proceso de sequía tendrá riesgos muy grandes, tales como volatilización. Los gases sexuales o las soluciones orgánicas son muy fáciles de estallar en el aire, causando el daño al equipo sí mismo o lesión al operador. Para asegurar la seguridad de la operación y de la producción del equipo, el secador de espray centrífugo del cerrado-ciclo a prueba de explosiones desarrollado por el equipo de sequía pionero Co., Ltd. se basa en una base completamente incluida, y se equipa de las membranas de la expresión de la explosión, respiraderos de la explosión y la detección en el sistema del cuerpo, ésta de la presión puede contener con eficacia el acontecimiento del fenómeno antedicho y proteger la seguridad personal y la operación segura del equipo.

(1) el diseño de proceso del sistema del equipo es completamente incluido cumplir los requisitos básicos del tipo a prueba de explosiones, y su seguridad se garantiza con el diseño completamente incluido. El material trabaja en un ambiente completamente hermético, y el sistema no tiene ninguna salida bajo presión de 0,5 MPa, y el material no entra en contacto con directamente el aire, asegurando la seguridad del equipo y de los personales.

(2) la explosión que expresa discos también se arregla en el cuerpo principal y las partes fundamentales del equipo, para asegurar la seguridad de la operación del equipo en el sistema y la estructura. Debe ser observado que no hay explosión que expresa el dispositivo para los sistemas con los gases tóxicos y dañinos volátiles.

(3) muchos deshidratadores de aspersión en China no tienen la función a prueba de explosiones, y la mayor parte de son sistemas abiertos, que hace su gama del uso muy estrecha y el valor de la utilización del equipo no es alto. Por ejemplo, la sequedad de catalizadores en la industria química (la mayor parte de los catalizadores contienen los gases volátiles tales como alcohol) requiere dispositivos a prueba de explosiones y un diseño cerrado en gran parte. Los solventes se pueden sujetar al tratamiento secundario, mientras que el gas inerte se utiliza como portador de sequía para asegurarse de que los materiales son tiempo en funcionamiento no están oxidados, clásico y los métodos de control prácticos, los parámetros de proceso pueden estar libremente. Por lo tanto, el secador de espray centrífugo a prueba de explosiones del ciclo cerrado se puede equipar de los dispositivos de alarma completos y completos para asegurar paz interior durante la operación del equipo, que no sólo reduce costes, pero también asegura la seguridad del sistema.

Características y usos del secador de espray centrífugo del cerrado-ciclo a prueba de explosiones

4,1 las características principales del secador de espray centrífugo a prueba de explosiones del ciclo cerrado

(1) la conexión de cada tubería del sistema cerrado adopta una estructura de aislamiento única, que tiene buena hermeticidad, que puede asegurarse de que el sistema no tenga ninguna salida bajo presión de 0.5MPa y tenga alta eficacia termal;

(2) usando el gas inerte del nitrógeno como el gas medio de sequía, es antivirus, antioxidación y antiexplosión. El gas puede ser reutilizado después de ser mojado y deshumedecimiento;

(3) el sistema se equipa de un sistema de la condensación y un sistema de la recuperación para el solvente del líquido material de sequía, para poder reciclar el solvente en el líquido material de sequía con el tratamiento secundario, y del material se puede secar en un estado cerrado y un ambiente del nitrógeno en un estado caliente (el solvente quita) y recuperar el solvente a través del condensador, la seguridad de la máquina entera es alto. Al mismo tiempo, el equipo es un diseño completamente incluido, y la tarifa de recuperación material es alta. La alta producción de este sistema del equipo no es alcanzada por otros tipos de secadores. Indicadores técnicos principales: tarifa de recuperación material del polvo seco el ≥95%, solvente residual el ≤2% del producto, así grandemente reduciendo costes de producción;

(4) la velocidad de secado es muy rápida. Después de que se rocíe el líquido material, los aumentos de la superficie. En la circulación de aire da alta temperatura, 95%-98% del agua se puede evaporar inmediatamente, y el tiempo de secado toma generalmente solamente sobre 5-40sec;

(5) el secado por aspersión se utiliza generalmente para procesar soluciones con un contenido de agua de 40%-60%. Puede ser secado en productos del polvo al mismo tiempo. La mayoría de los productos no necesitan ser machacados y ser defendidos después de secar, de tal modo de reducir el proceso de producción y de simplificar el proceso de producción. Al mismo tiempo, el producto tiene buenas dispersabilidad, fluidez y solubilidad. Porque el proceso de sequía se termina en el aire, el producto mantiene por instinto una forma esférica similar a la fase de la gotita, y tiene buena fluidez.

(6) el equipo tiene un dispositivo de la prueba de presión de sistema en línea, un dispositivo en línea de la detección y de control de la concentración de oxígeno, y un dispositivo de limpieza in situ;

(7) el sistema de control del equipo adopta el interfaz antropomecánico, a saber el control del PLC + de la pantalla táctil, y el organigrama de proceso se exhibe dinámicamente. El tamaño de partícula, la densidad a granel, y la humedad del producto están dentro de cierta gama y pueden ser ajustados cambiando las condiciones de funcionamiento, que es más conveniente de controlar.

(8) usando el gas inerte como el medio de sequía, el medio puede ser reciclado, así que la eficacia termal es alta, y el calor en el gas de escape se puede recuperar en una gran cantidad a través del cambiador de calor;

(9) puede realizar operaciones de sequía a baja temperatura debajo del ℃ 100, conveniente para los materiales que son particularmente sensibles a la temperatura;

(10) es fácil realizar la operación aséptica y libre de polvo, y ha alcanzado la producción poco contaminante y no contaminante.

(11) el dispositivo de desodorización puede ser omitido.

4,2 uso del secador de espray centrífugo a prueba de explosiones del ciclo cerrado

El secador de espray centrífugo del cerrado-ciclo a prueba de explosiones desarrollado por la tecnología de sequía Co., Ltd. de Jiangsu Xiandao se puede aplicar al secado por aspersión requerido por los aspectos siguientes:

(1) la humedad en el material se divide en solvente orgánico y necesita ser recuperada;

(2) allí es un cierto peligro de la quema o la explosión cuando el solvente contuvo en el sólido entra en el contacto con aire;

(3) durante el proceso de sequía, el sólido se oxida fácilmente cuando entra en el contacto con oxígeno;

(4) previene la incorporación de bacterias durante la sequedad;

(5) después de secar, hay olores peculiares o la descarga de componentes tóxicos contaminará el ambiente;

Resumen del rendimiento superior del secador de espray centrífugo a prueba de explosiones del ciclo cerrado

Esta planta es no sólo segura y confiable para la recuperación solvente, pero también elimina el peligro de la explosión y de la combustión. Al mismo tiempo, el equipo se equipa de un sistema de detección automático del sistema de carga del nitrógeno y de presión de sistema para mantener el equilibrio del sistema y para evitar el peligro de la explosión del gas. De práctica y de teoría operativas de la producción, podemos conseguir:

(1) el secador de espray centrífugo del cerrado-ciclo a prueba de explosiones integra los nuevos conceptos de a prueba de explosiones, de seguridad, de protección del medio ambiente y de ahorro de la energía en base del ciclo cerrado, que trae nueva vitalidad al secador de espray centrífugo tradicional y amplía su gama del uso;

(2) el secador de espray centrífugo del cerrado-ciclo a prueba de explosiones utiliza el concepto de sistema para innovar la tecnología del sello mecánico y de la ausencia de fugas, que soluciona con eficacia el problema de la salida de este tipo de sistema, y da a equipo del secado por aspersión el concepto de alta producción y de tipo cerrado. También cumple los requisitos de la eliminación del polvo y de la fábrica farmacéutica GMP;

(3) el uso de la transmisión automática de la diferencia de la presión y de la tecnología en línea de la detección del oxígeno hace el sistema más seguro y la calidad del producto aseguró más;

(4) el uso de la tecnología inteligente del control automático ha actualizado el equipo centrífugo tradicional del secado por aspersión;

(5) el equipo del secador de espray centrífugo a prueba de explosiones del ciclo cerrado es simple actuar, PLC de control de operaciones, y la exhibición de proceso de la dinámica del organigrama, que es más conveniente para los requisitos de alta tecnología modernos

Organigrama de proceso:

6,1 organigrama de la animación

Exhibición física de las imágenes de la planta:

Alcance de los usos del producto

1. cerámica del No-óxido (AlN, Si3N4 etc.), polvos de metal duros, batería de alto rendimiento meterial, etc.

2. Sustancia aromática, productos de la salud.

3. Producto medicinal, vitamina, medicinas orgánicas.

4. Resina sintética, cera de parafina.

En el campo de los usos del carburo, todos los deshidratadores de aspersión del ciclo cerrado para la producción de carburos (polvos de metal duros) pre-se erigen y la presión se prueba antes del envío.
