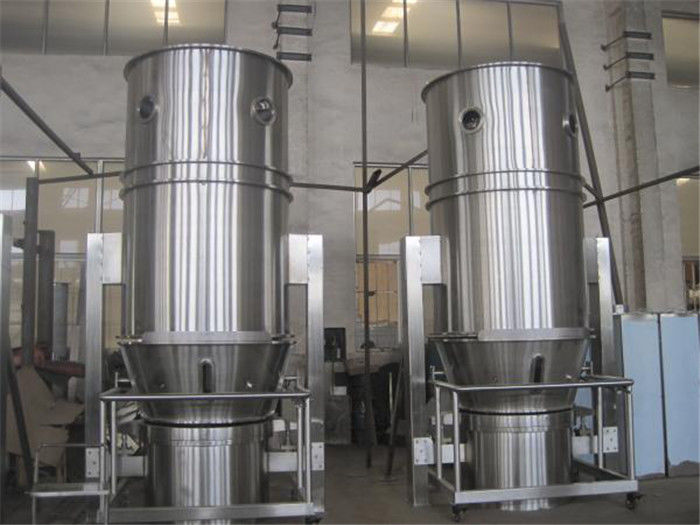

secador en lecho fluidificado vertical de 1.5m3/min 6200m m FG

FG (secador) de la cama flúida (secador del FBD)/secadora farmacéutica vertical de la cama flúida (secadora de la cama flúida)

Descripción general

La sequedad en lecho fluidificado se puede utilizar en la industria de transformación entera del polvo. En la industria farmacéutica, este método innovador ha substituido la bandeja larga que se secaba hace tiempo: El proceso de sequía con la sequedad en lecho fluidificado reduce el tiempo de secado en la estufa por aproximadamente veinte veces. Además, la sequedad en lecho fluidificado proporciona las condiciones de secado controladas y uniformes comparadas a la sequedad desigual en bandejas.

Detalles del producto:

Parámetros técnicos

Notas:

Temperatura: Ajustable de ambiente a 120℃;

Tarifa de la colección: el > 99%

Época de la operación: 15~30min (depende del material)

                       Contenido del producto final: ~ 0,2%

                       Ruido: ≤75dB

Principio:

El aire fresco es filtrado por los dos o tres filtros y después incorpora el sistema de calefacción para calentar. Después de calentado, el aire caliente entra en la cámara de sequía y explota el material en el cuenco del FBD y deja el material en condiciones de la fluidificación. Durante este período, se seca el material. Cuando los clientes utilizan la máquina, pueden fijar el procedimiento y los parámetros según los requisitos de proceso, y después encender la máquina.

El secador del lecho fluidificado de FG-B y secador de la cama de líquido de la resistencia de choque de la barra de FBG 2 se utilizan popular para el polvo y las partículas que se secan en farmacéutico, comida, alimentación, industrias químicas. Un lecho fluidizado es una cama de partículas sólidas con una corriente del aire que pasa hacia arriba a través de las partículas a una tarifa bastante grande fijarlas en el movimiento. Mientras que transporte a través de la cama de la partícula, las partículas se comportan como agua hervida. El movimiento activo crea el potencial para la mezcla y los resultados mejorados una propiedad isotérmica. En un lecho fluidizado que burbujea, ninguna pendiente de temperatura existe dentro de la masa de las partículas fluidificadas. Porque la temperatura y el volumen del aire pueden ser ajustados exacto, el proceso alcanza la transferencia de calor rápida que lo hace muy eficiente, con todo apacible en el producto.

La estructura de la planta:

1. ENTRADA AHU

La entrada AHU consiste en el filtro primario (G4), el filtro del poste (F8), el filtro de la eficacia alta (H13) y el calentador con control de la temperatura exacto. El flujo, la velocidad y la presión de aire de la entrada son variables y controlables. Para el calentador, puede ser radiador del vapor, calentador eléctrico, horno de gas y así sucesivamente.

2. ESTRUCTURA CORPORAL PRINCIPAL

La estructura corporal principal consiste en el cuenco inferior, cuenco movible del producto con la carretilla, cámara fluidificada, cámara de dilatación/cárter del filtro. El cuenco inferior, el envase de producto y la cámara fluidificada son junta inflable del silicio sellada con el sensor de la inspección del aire de la compresa para asegurar el lacre confiable.

3. FILTRO DEL PRODUCTO

El filtro de bolso estructurado doble en dos pedazos (en caso de que petición, filtro de acero inoxidable disponibles) es junta inflable del silicio sellada entre las superficies internas de la cámara de dilatación con el sensor de la inspección del aire de la compresa para asegurar el lacre confiable. Un sensor del polvo se monta en la tubería del extractor y entrelazó de sistema de control para asegurar la seguridad del producto durante procesamiento.

4. EXTRACTOR AHU

El filtro de la eliminación del polvo del extractor es favorable al medio ambiente diseñado.

Característica:

La estructura de la cama de la fluidificación es de ronda para evitar la esquina muerta. Dentro de la tolva hay un dispositivo de revolvimiento para evitar la aglomeración de materia prima y canal de la formación del flujo. El gránulo se descarga con el método de volcar. Es muy conveniente y lleno. El sistema escape se puede diseñar como petición.

Se actúa en las condiciones de la presión negativa y del sello. Se filtra el aire. Por lo tanto es en funcionamiento y conveniente simples para limpiar. Es un equipo ideal que está conforme a los requisitos del GMP.

Para el proceso las variantes rocían la granulación, aglomeración del espray o capa de espray, debe ser observado que no sólo la humedad necesita evaporarse hasta que haya alcanzado un valor residual definido, pero también que el secado ocurre durante el proceso de espray entero. Temperatura del aire demasiado altos de la entrada pueden llevar a los puentes líquidos escasos, inestables granule las estructuras o las películas de mirada no homogéneas.

Cama flúida para alcanzar la transmisión de calor rápida del medio.

Usos:

La máquina se utiliza principalmente para secar el polvo o los gránulos de farmacéutico, del producto alimenticio, de la sustancia química y de algunas otras industrias.

Artículos opcionales:

1. EXPLOSIÓN del POLVO de 2Bar &10Bar

El diseño a prueba de explosiones del polvo 2bar y 10bar es a elección asegurar la seguridad del operador, del equipo y del ambiente con el dispositivo que pone a tierra confiable.

2. Producto que carga por la máquina de elevación

Producto que carga por la estructura de la máquina de transferencia del vacío 3.Through-wall para la máquina adentro a petición

Organigrama de proceso

Secador de la cama flúida para los productos farmacéuticos
