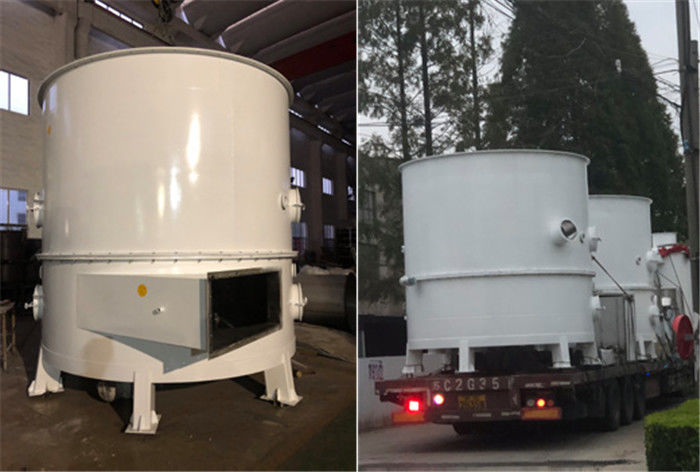

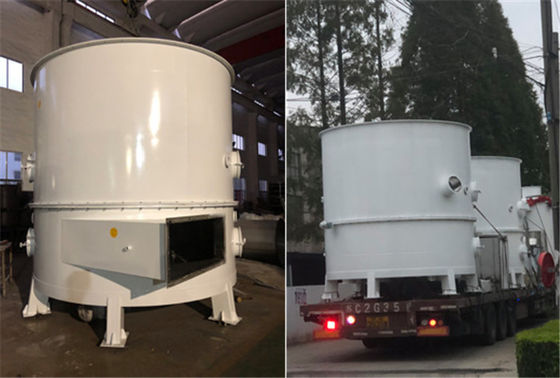

Pequeño secador continuo de ocupación de la placa del área 3.3m2 PLG

Descripción de producto

Secador continuo de la placa de la serie de PLG

Especificaciones

Detalles del producto:

Detalles rápidos

El secador continuo de la placa de la serie de PLG es un tipo bueno equipo de sequía continuo de la conducción con eficacia alta. Su principio único de la estructura y de funcionamiento proporciona ventajas de la eficacia del alto calor, de la energía baja, de un área ocupada más pequeña, así como de la buena condición de funcionamiento, así que ampliamente utilizado en el proceso de sequía de químico, de farmacéutico, las agri-sustancias químicas, el producto alimenticio etc. y con una buena reputación en diversas industrias. Hay tres tipos, presión normal, cerrado-ciclo y el tipo del vacío, cuatro especificaciones de 1200, 1500, 2200 y 3000. Con tres clases de construcciones, A (acero de carbono), B (acero inoxidable para las piezas del en-contacto) y C (en base de B, añada el acero inoxidable para los tubos de vapor, eje y ayuda principal, cuerpo y cubierta superior). Con un área de sequía del ² de los 4-180m, ahora tenga centenares de modos, con diversas clases de dispositivos auxiliares para cumplir requisitos de diversos productos.

Descripción

El secador continuo de la placa de las descripciones del secador de la placa de la serie de PLG es una clase de alto conducir del efecto y de equipo de sequía continuo. Su principio único de la estructura y de funcionamiento determina que tiene ventajas de la eficacia del alto calor, el consumo de energía baja, la pequeña área de ocupación, la configuración simple, el funcionamiento y el control fácil así como las condiciones amistosas etc. Puede ser ampliamente utilizado en proceso de sequedad en campos de la industria química, industria farmacéutica, productos farmacéuticos, sustancias químicas agrícolas, producto alimenticio, forraje, proceso de los productos agrícolas y de la línea lateral etc, y es bien recibido por los diversos sectores en su uso práctico. Ahora hay tres categorías grandes: estilos normales nombrados de la presión, cerrados y del vacío; cuatro tamaños de 1200, 1500, clases de 2200and 3000 y tres de materiales, es decir (acero de carbono), B (acero inoxidable usado para esas todas las piezas donde se entran en contacto con los materiales) y C (en base de B para añadir los materiales de acero inoxidables para los tubos de vapor, eje y ayuda del hombre, y guarniciones de acero inoxidables para el cuerpo del cilindro y la cubierta superior). Con un área de sequía siendo de 4 a 180 metros cuadrados, ahora tenemos centenares de modelos de productos de la serie y de diversas clases de dispositivos auxiliares disponibles para cumplir el requisito de los materiales de sequedad para los clientes.

Principios del trabajo

El material húmedo es alimentado a la primera capa que seca el disco continuamente por el alimentador, el brazo de la grada con la placa de la grada hace el movimiento de rotación, así que las placas de la grada vuelcan el material continuamente. Los movimientos materiales a lo largo de la línea helicoidal exponencial en la superficie del disco. El material en los pequeños movimientos de sequía del disco al margen externo, y descensos al margen externo de la placa de sequía grande. En los movimientos materiales del disco de sequía grande interno y caer abajo del agujero de caída central a la pequeña placa de sequía en la capa siguiente. Las placas de sequía grandes y pequeñas ponen en orden alternativamente, así que el material puede fluir más allá del secador entero. El disco de sequía está vacío y el medio de calefacción es entrada. El medio de sequía puede ser vapor saturado, agua caliente o aceite termal. El secado de medio es entrada a partir de una lado y salida de otro lado. Los descensos materiales secados a la parte inferior de la capa pasada de secar el disco, y son movidos por las gradas al mercado de descarga.
Escapes de la humedad del material, y agotado del puerto de deshumedecimiento en la cubierta superior. La humedad del tipo secador del vacío de la placa es agotada por la bomba de vacío situada en la cubierta superior. El material de .discharged puede ser embalado directamente. Podemos mejorar de la parte inferior de materiales secos podemos estar directamente a embalar. Podemos mejorar la capacidad de sequía con equipar el calentador aletado, condensador solvente de la recuperación, filtro de bolso, mezclando el dispositivo para el material secado vuelto, la fan de proyecto inducido y el otro equipo auxiliar. El solvente en esos goma y material sensible al calor puede ser recuperado fácilmente, y el pyrolyzation y la reacción pueden ser realizados.

Regule el grueso de materiales, girando velocidad del eje principal, número del brazo de la grada, estilo y los tamaños de gradas alcanzan el mejor proceso de sequía.

Organigrama

Características del funcionamiento:

(1) control fácil, uso amplio
1. regule el grueso de materiales, girando velocidad del eje principal, número del brazo de la grada, estilo y los tamaños de gradas alcanzan el mejor proceso de sequía.
2. Cada capa de placa de sequedad puede ser alimentada con medios calientes o fríos individualmente al calor o a los materiales fríos y hacer control de la temperatura exacto y fácil
3. el tiempo de detención de materiales puede ser ajustado exactamente.
4. el solo sentido de chorro de materiales sin fluir y la mezcla de vuelta, de la sequedad uniforme y de la calidad estable, ninguna remezcla se requiere.

(2) operación fácil y simple
1. la parada de comienzo del secador es muy simple
2. Después de que se pare la alimentación del material, pueden ser descargados fácilmente del secador por las gradas.
3. la limpieza y la observación cuidadosas se pueden llevar dentro del equipo a través de la ventana de visión en grande.

(3) consumo de energía baja
1. capa delgada de materiales, de poca velocidad del eje principal, del pequeño poder y de la energía requeridos para transportar el sistema de materiales.
2. seco conduciendo calor así que lo tiene consumo de la eficacia de la alta calefacción y de energía baja.

(4) el buen ambiente de la operación, solvente puede ser recuperado y la descarga del polvo cumple los requisitos del extractor.
1. tipo normal de la presión: pues de poca velocidad de flujo de aire dentro del equipo y de la humedad el ser alto en parte superior y punto bajo en una parte más inferior, polvo del polvo no podría flotar al equipo, tan allí no es casi ningún polvo del polvo en el gas de la cola descargado del puerto húmedo de la descarga en el top.
2. tipo cerrado: equipado del dispositivo solvente de la recuperación que puede recuperar el solvente orgánico fácilmente del gas del húmedo-portador. El dispositivo solvente de la recuperación tiene estructura simple y alta tarifa de recuperación, y el nitrógeno se puede utilizar como gas del húmedo-portador en la circulación cerrada para ésos conforme a la quema, explosión y oxidación, y los materiales venenosos para que la operación segura. Especialmente conveniente para secarse de materiales inflamables, explosivos y venenosos.
3. tipo del vacío: si el secador de la placa está actuando bajo estado de vacío, es particularmente conveniente para secar los materiales sensibles al calor.

(5) instalación fácil y pequeña área de ocupación.
1. Pues el secador está en un conjunto para la entrega, es muy fácil instalar y fijar en el sitio solamente alzando.
2. Como las placas de sequía que son arregladas por capas e instaladas verticalmente, él toman una pequeña área de ocupación aunque secan área son grandes.

Campo de uso principal del secador de la placa/de bandeja

Sequedad y pirolisis, enfriamiento y sublimación

1. productos químicos orgánicos

Resina del PVC, resina del politetrafluoetileno, ácido allomaleic, antraquinona, nitroanthraquinone, fenol p-amino, melamina, ácido cyanuric, ácido sulfónico del benceno amino, antioxidante 168, naftol tan, sal ácida esteárica, anilina, p-nitroanilina, dipentaerythritol, parafina tratada con cloro, una diamina ácida del calcio, del etileno tres, sulfinato del benceno del sodio, ácido ftálico, sodio ácido sulfónico del éster dimethyl, agente antitiroideo, tinte negro de anilina de la solución del aceite, tintes negros ácidos y otras materias primas e intermedios químicos orgánicos.

2. productos químicos inorgánicos
Carbonato de calcio ligero, carbonato de calcio activo, carbonato de calcio extrafino del nivel nano, carbonato del magnesio, hidróxido de aluminio, negro de la cal, carbonato del estroncio, carbonato del bario, carbonato de potasio, litopón, polvo del seguro, sulfato de bario, sulfato del potasio, catalizador microspherical, hidróxido de magnesio, sulfato de cobre, sulfato del níquel, sulfato del níquel, aminoácido del níquel, molibdato del sodio, cloruro sódico, criolita, óxido de hierro rojo, hidróxido del litio, hidróxido del níquel, óxido de circonio del hidrógeno, fosfato de calcio, azufre y así sucesivamente.

3. medicina y comida
Penicilina de la ampicilina, Deng Yan, phenylglycine e intermedios levógiros, cefotaxime, triazina del cefotaxime, analgin, cimetidina, vitamina B12, vitamina C, sal del uso de drogas e hidróxido de aluminio medicinal, silicato parcial medicinal del magnesio, cafeína, té, extracto de la flor, biloba del Ginkgo, polvo del chocolate, almidón, materias primas del germen del maíz e intermedios farmacéuticos.

4. alimentación y fertilizante

Carbonato de potasio, fertilizante de potasa, alimentación de la proteína, aureomicina de la alimentación, micelio, salvado de trigo, heces, comida, semillas, herbicidas, celulosa, fosfato del hidrógeno del calcio para el alimento.

Características de la tecnología:
1. placa de sequedad
(1). Diseño de la presión: general es 0.4MPa, máximo puede alcanzar Mpa 1,6.
(2). Presión del trabajo: general es menos entonces 0.4Mpa, y el máximo puede alcanzar Mpa 1,6.
(3). Medio de calefacción: vapor, agua caliente, aceite. Cuando la temperatura de las placas de sequía es 100℃, la agua caliente puede ser utilizada; cuando 100℃~150℃, él será el ≤ saturado 0.4Mpa del vapor de agua o vapor-gas, y cuando 150℃~320℃, será aceite.
2. sistema de transmisión material
(1). Revolución de eje principal: velocidad stepless de 1~10 RPM, del electromagnetismo o de la frecuencia que regula.
(2). Brazo de la grada: Hay 2 a 8 pedazos arma que se fijen en el eje principal en cada capa.
(3). La cuchilla de la grada: Empalmado en los brazos de la grada, flotador así como la superficie de la placa para guardar el contacto. Hay diversos tipos.
(4). Rodillo: para los productos aglomere fácilmente, o con los requisitos del pulido, la transferencia de calor y el proceso de secado pudieron ser reforzados colocando los rodillos en los lugares apropiados.
3. Shell
Tres tipos para la opción: presión normal, sellada y vacío
(1). Presión normal: Cáscara cilíndrica o tipo prismático ocho, con la estructura del cuerpo entero y de la fractura. Los tubos principales de entradas y de mercados del medio de calefacción pueden estar dentro de la cáscara, o fuera de la cáscara.
(2). Sellado: La cáscara cilíndrica, podría llevar la presión interior de 5KPa, los conductos principales de la entrada y del mercado de los medios de calefacción pudieron ser interior de la cáscara o del exterior.
(3). Vacío: La cáscara cilíndrica, podía llevar la presión exterior de -0.096MPa. Los conductos principales de la entrada y del mercado son interior de la cáscara.
4. calentador de aire:
Normal usado con el uso de la fan del proyecto, en caso de que el aire mojado entre, para aumentar el secado de eficacia.
