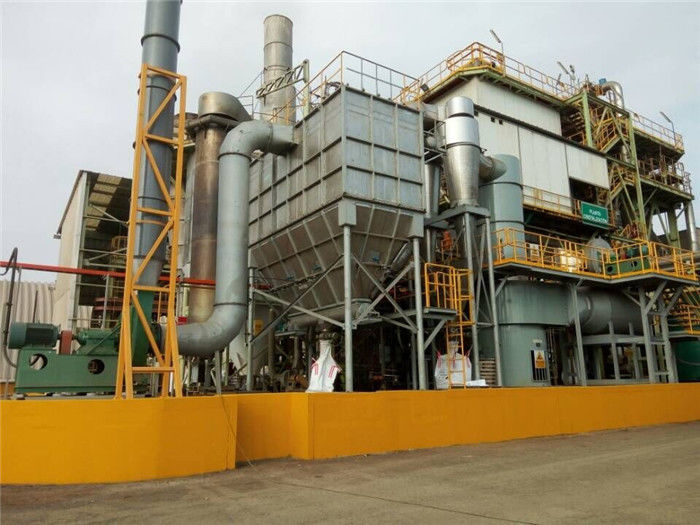

Equipo auxiliar de Jet Dust Collector 100000m3/H del pulso
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | XIANDAO |
| Certificación: | CE / UL / SGS / EAC / CR – TU |
| Número de modelo: | Bujía métrica |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 8~18 SEMANAS |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 20 sistemas por mes |
|
Información detallada |
|||
| Nombre de producto: | Colector de polvo del jet del pulso | Capacidad: | 10000-100000m3/h |
|---|---|---|---|
| Tamaño: | Modificado para requisitos particulares | moc: | ACERO DE CARBONO DE SUS316/SUS304/, ETC |
| Temperatura: | 120-300℃ | Clase del filtro: | Modificado para requisitos particulares |
| Tamaño del bolso: | φ120*3000 | Certificación: | CE / UL / SGS / EAC / CR – TU |
| Resaltar: | Equipo auxiliar SUS304,equipo auxiliar 100000m3/H,SUS304 pulso Jet Dust Collector |
||
Descripción de producto
Alto pulso Jet Bag Filter 10000 del grado de la filtración - capacidad de 100000cube Meter/H
Detalles del producto:
Alto filtro del polvo del pulso del grado de la filtración de SUS304 SUS316L con el bolso el 10μm del paño para la industria química, industria alimentaria
| MOC: | ACERO DE CARBONO DE SUS316/SUS304/, ETC | Tamaño: | Modificado para requisitos particulares |
| Temperatura: | 120-300℃ | Capacidad: | 10000-100000cube metro /h |
| Tamaño del bolso: | φ120*3000 | Clase del filtro | Modificado para requisitos particulares |
Descripción de producto
En base del MCI, desarrollamos el filtro de bolso cuadrado del paño del pulso de la forma de la bujía métrica II.
Excepto las características que tiene polvo de la eficacia alta que recoge, la capacidad grande de la tarifa de aire, el funcionamiento estable, y es fáciles de actuar y de mantener. Comparado con el MCI, el uso de MC-II es mejor, por ejemplo: La bujía métrica no es fácil dejar la estancia del polvo, y tiene usos amplios. Es ampliamente utilizada en la ventilación, sacar el polvo de la eliminación y pulverizar la restauración en las industrias del grano, de la comida, de la alimentación, metalúrgico, químico, de construcción del material, médicas y otro.
Filtro del polvo del pulso de MCSeries con el bolso del paño (filtro de bolso)
Uso
Se utiliza para que diverso secador, el mezclador, el granulador o la máquina relativa quiten el polvo.
El tipo de instalación
Parámetros del producto
|
Espec. |
MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | MC180 | MC200 | MC260 | MC320 | MC380 | MC400 | MC500 | MC600 | MC800 | |
| Área de filtración (m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | 135 | 150 | 195 | 240 | 285 | 300 | 375 | 450 | 600 | |
| Número del bolso de filtración (pedazo) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | 180 | 200 | 260 | 320 | 380 | 400 | 500 | 600 | 800 | |
| Velocidad de aire de filtración (L/m2.s) | 1~2 | |||||||||||||||||
| Volumen de aire de filtración (m3/h) | 1300 | 1950 | 2600 | 3240 | 3900 | 4550 | 5200 | 6500 | 9720~ | 10800~ | 14040~ | 17280~ | 20520~ | 21600~ | 27000~ | 32400~ | 43200~ | |
| ~2600 | ~3900 | ~5200 | ~6480 | ~7800 | ~9100 | ~10500 | ~13000 | 19440 | 21600 | 28080 | 34560 | 41040 | 43200 | 54000 | 64800 | 86400 | ||
| Removedor del polvo | Consumo del aire comprimido (m3) | 0,07 | 0,11 | 0,15 | 0,18 | 0,22 | 0,25 | 0,29 | 0,37 | 0,5 | 0,62 | 0,82 | 1 | 1,2 | 1,4 | 1,56 | 1,88 | 2,5 |
| ~0,30 | ~0,40 | ~0,50 | ~0,60 | ~0,60 | ~0,90 | ~0,90 | ~0,90 | ~1,5 | ~1,5 | ~2,2 | ~2,4 | ~3,0 | ~3,0 | ~3,6 | ~4,2 | ~5,5 | ||
| Presión del aire comprimido | 5 ~ 7 | |||||||||||||||||
| (kg/cm2) | ||||||||||||||||||
Diagrama esquemático de la instalación
Dimensión principal
| parameterspec | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 |
| 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | |
| B | 1450 | |||||||
| C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 |
| D | 1230 | |||||||
| E | 3700 | 3850 | 4100 | |||||
| F | 3500 | 3600 | 3850 | |||||
| G | 1700 | 1750 | 2000 | |||||
| H | 3040 | 3090 | 3300 | |||||
| a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 |
| b | 336 | 376 | ||||||
| c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 |
| d | 260 | 300 300×2 | ||||||
| e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 |
| f | 276 | 376 | ||||||
| g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 |
| h | 200 | 300 | ||||||
| k1×n1 k1×2 |
110×4 =440 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+100×2 =1040 |
110×4+100×2 =640 |
110×5+95×2 =740 |
120×7 =840 |
| k2×n2 | 150×2=300 | 113.3×3=340 | ||||||
| k3×n3 k3×2 |
108×5 =540 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+ 100×2 =1040 |
124×10 =1240 |
120×9+ 105×2 =1290 |
120×10+ 100×2 =1400 |
| k4×n4 | 120×2=240 | 113.3×3=340 | ||||||
| Diámetro .of el reborde en el puerto de la descarga del polvo | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
Tipo de instalación
