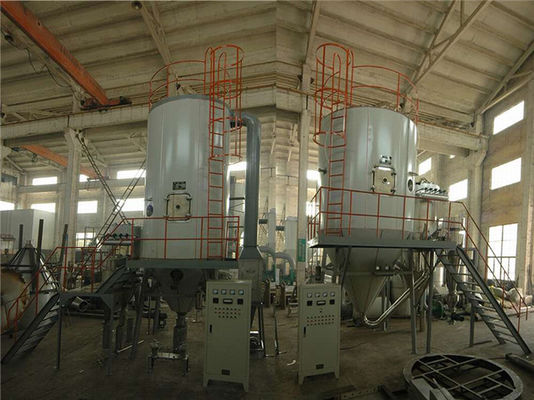

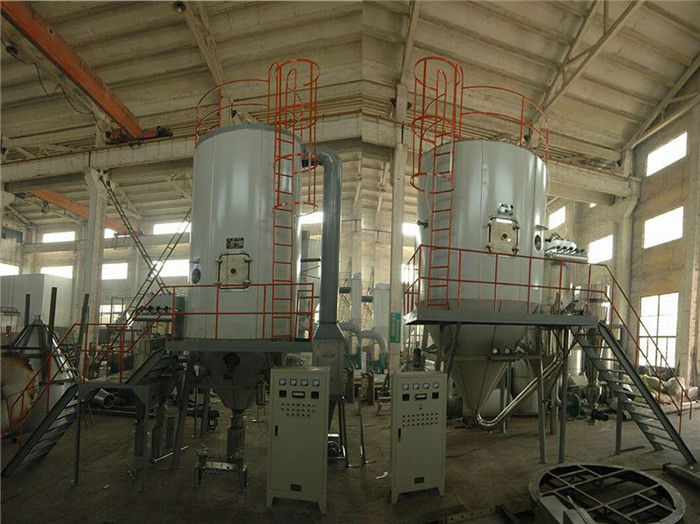

Una máquina más seca de espray de la presión de SUS316 20000kg/H YPG

Secador de espray de la presión de la serie de YPG

Descripción general

La granulación del presión-espray de la serie de YPG y las secadoras pueden espray-granular la mezcla del tamaño con el alto contenido del sólido bajo presión y secarla en producto globular del grano. El polvo secado que tiene una buena fluidez completará rápidamente completamente molde de una manera homogénea, guardando un contenido constante del agua residual y de la flojedad. El polvo se puede solicitar productos que moldean bajo presión estática para aumentar un curso de la vida del servicio del molde 4-8 veces en comparación con ése usado para el polvo mecánicamente granulado. Los productos moldeados tienen una buenos uniformidad y alto nivel de final, así que son ampliamente utilizadosido do los de cerámica ca de los de la a ica de las obleas de cerámica de los a, de los materiales de cerámica, de los materiales magnéticos de la ferrita, del etc.

◆Este equipo conecta dos funciones, secándose y granulando, junto. El gránulo necesario de la bola con ciertos tamaño y ratio se puede producir de acuerdo con requisitos del proceso de ajustar la presión, el flujo, y el tamaño del agujero de atomización.

◆El cuerpo, los tubos y el separador de la torre del sistema donde entraría en contacto con los productos se hacen de AISISUS304 o AISISUS304L o AISISUS316L o AISISUS316. Hay una capa segura de la calor-preservación entre los casos internos y externos del cuerpo de la probeta de desecar gases. El material llenado es muy bien algodón de cristal. El cuerpo de la torre también se equipa de la puerta de observación, del vidrio de vista, de la lámpara-casa, de los metros del control y de los instrumentos que se controla y se exhibe a través de panel de control eléctrico.

Detalles del producto

Parámetros técnicos

Parámetros técnicos

Notas: La cantidad de evaporación del agua se relaciona con las características del material, del contenido sólido y de la temperatura de la entrada y del mercado del aire caliente.

La configuración para un sistema de un sistema más seco de espray de la presión

1. Sistema de entrada de aire: consiste en el filtro de aire (tal como pre y poste-filtro y filtro sub de la eficacia alta y filtro de la eficacia alta), la fan del proyecto del calentador de aire (tal como calentador, radiador del vapor, horno de gas eléctricos y así sucesivamente) y el conducto relativo de la entrada de aire.

2. Sistema de envío líquido: consiste en la bomba de diafragma o bomba de tornillo, el tanque de revolvimiento material y tubo relacionado.

3. Sistema de atomización: bomba de presión con el inversor.

4. Torre principal: consiste en las secciones cónicas, secciones rectas, martillo de aire, dispositivo de iluminación, boca y así sucesivamente.

5. Sistema de recogida material: consiste en el filtro de bolso del separador ciclónico y del paño o el raspador del agua. Estas piezas se deben equipar basadas en necesidades del cliente.

6. Sistema del mercado de aire: consiste en la fan de la succión, el filtro del conducto del mercado de aire y del poste o el filtro de la eficacia alta. (Para el filtro eligió, él se basa en la petición del cliente.)

Breve introducción al flujo de trabajo

El líquido de la materia prima se bombea en bomba de diafragma directa. El líquido de la materia prima se atomice en gotitas minúsculas. Entonces recolecta con aire caliente y caer. Mayores partes de material del polvo serán recogidas del mercado de la parte inferior de la torre principal. Para el polvo fino, todavía las recogeremos continuamente del filtro de bolso del separador ciclónico y del paño o del depurador (mojado) del agua. Pero debe depender de la propiedad material.

El tipo secador de la presión de la granulación del espray se compone principalmente de un sistema de alimentación, de un sistema de sequía, de un sistema del retiro de polvo, de un sistema de calefacción y de un sistema eléctrico, y cada sistema incluye algunos equipos relacionados.

El sistema de alimentación consiste en un barril de mezcla, un filtro, una bomba de diafragma y un arma de espray. La mezcla secundaria bola-molida se transfiere del molino de bola al tanque de mezcla, y es bombeada y transportada por la bomba de diafragma a través del filtro, y después entra en la probeta de desecar gases a través del arma de espray.

La mezcla entra en la probeta de desecar gases de la boca del arma de espray para comenzar el proceso de sequedad de la granulación del espray. El proceso específico se divide en tres etapas:

Atomización de la mezcla

La mezcla es presionada en la probeta de desecar gases de la boca en cierta presión por la bomba de diafragma en el sistema de alimentación. La energía de la presión se convierte en energía cinética. La mezcla se rocía de la boca de la parte inferior al top para formar una película líquida de alta velocidad, que parte inmediatamente en gotitas. El tamaño de las gotitas producidas por la atomización es inverso proporcional a la presión, y la capacidad de producción de la boca es proporcional al cuadrado de la presión.

Descarga del polvo granular

El ventilador que transporta el aire caliente a la probeta de desecar gases, a la probeta de desecar gases y al extractor constituye el sistema de sequía.

El sistema del retiro de polvo se compone del separador ciclónico de gran eficacia, filtro de bolso, fan centrífuga y etc…. El extractor envía las partículas más finas y el aire seco en el separador ciclónico de gran eficacia. Después de la separación eficaz, las partículas más finas entran en el pote de recepción en la parte inferior del separador para la recuperación. El gas inútil que contiene una misma pequeña cantidad de partículas finas restantes es chupado en el filtro de bolso por la fan centrífuga para la eliminación del polvo otra vez, que realiza el tratamiento inofensivo del gas inútil, y el gas inútil final se descarga de la chimenea.

Además, un sistema de calefacción integrado por los calentadores eléctricos y el calentador de aire gas-aprovisionado de combustible (horno) proporciona el aire caliente para la probeta de desecar gases. El sistema eléctrico integrado por el gabinete de control eléctrico y los sensores in situ instalados en la entrada y el mercado de aire para supervisar la temperatura, puede supervisar y controlar los vínculos principales del secador entero de la granulación del espray para asegurar la operación normal de la planta entera.

Las gotitas se secan en una forma esférica.

Secándose entre las gotitas y el aire caliente se realiza en un flujo mezclado, y el aire caliente entra en la torre a través del distribuidor del aire caliente en la cubierta superior. El distribuidor del aire caliente genera un flujo de aire aerodinámico hacia abajo, y las gotitas se rocían en el flujo del aire caliente de la parte inferior para rematar. Las gotitas forman una forma esférica debido al efecto de la tensión de superficie. Al mismo tiempo, porque las gotitas tienen una superficie grande, el agua se evapora y se seca rápidamente, y finalmente se encoge para formar un polvo granular esférico seco (de la partícula). El polvo granular esférico formó establece gradualmente en la probeta de desecar gases y se separa del aire caliente. La cavidad del embudo en la parte inferior de la torre recoge los materiales granulares y los descarga del puerto de la descarga. Las partículas más finas y el aire seco son dibujados por el extractor conectado con la parte superior del cono del embudo para incorporar el sistema del retiro de polvo.

La importancia de la prueba en la selección del equipo y el diseño técnico

◆Porque diversos productos tienen diversas tecnologías y reglas de sequía de la partícula, no hay tipo de deshidratadores de aspersión que cumplan todos los requisitos. Ahora la rociadura todavía se mira como clase de tecnología. La prueba es la base correctamente de elegir los tipos. La máquina producida por la compañía de “YIBU” se utiliza especialmente para realizar las pruebas tecnológicas de materiales. Esta clase de actitud pragmática contribuye al éxito de muchos proyectos de llavero, por ejemplo: polvo detergente, resina polimerizada, carbono blanco, Mn3O4, leche de soja, lipasa, medicina tradicional china del pepino de mar y etc.

Bocas importadas de la presión de marcas internacionalmente renombradas

Grupo ajustable de muchas pistolas del arma de espray

Toma de aire gradual

El equipo en grande mejora la mezcla, la sequedad y la aglomeración de los controles

Cada venturi se equipa de un arma de espray gradual y de un tubo fino independiente de la recuperación del polvo

                                                                                                                                      A baja temperatura. aglomeración

                                                                                   A baja temperatura. aglomeración

Características del secador de la granulación del espray de la presión de la serie de YPG

1. Alto ratio de la producción, ahorro de la energía y eficacia alta;

2. Ningún depósito del polvo sobre la pared;

3. Rápidamente secado, especialmente aplicable para el material sensible al calor:

La superficie del líquido material se aumenta grandemente después de la atomización. En el flujo del aire caliente, 95-98% del agua se puede evaporar en un instante, y el tiempo de secado es solamente diez segundos a los diez de segundos;

4. El producto obtenido es partículas esféricas con tamaño de partícula uniforme, buena fluidez, buena solubilidad, alta pureza del producto y buena calidad.

5. Amplia gama del uso: Según las características del material, puede ser secado con aire caliente o ser granulado con el aire frío, que tiene adaptabilidad fuerte al material.

6. Operación simple y estable, control conveniente, fácil realizar la operación automática.

7. Para el sistema de calefacción de la planta, es muy flexible. Podemos configurarlo basado en las condiciones específicas tales como vapor, electricidad, horno de los clientes de gas y así sucesivamente, cuyo podemos diseñar todo hacer juego nuestro secador de espray;

8. Sistema de control de la automatización industrial avanzada

El sistema de control tiene más opciones, tales como botón, HMI+PLC y así sucesivamente.

El sistema del control automático se compone de regulador del PLC, aplicando el regulador programable de la lógica de la compañía de SIEMENS de S7-315 2DP, y se basa en software programado del PASO 5,5, el comienzo y la parada y el entrelazar del control de la planta, de lazo del PID y de alarmar de los parámetros de proceso y del etc. Puede ser observado. El sistema de control primero acepta los comandos del operador y entonces de los jueces si las condiciones de la lógica del programa de proceso serán satisfechas según la información recogida del campo. Si se ponen las condiciones, las señales de salidas del programa de control en un orden concreto de activar o de cerrar toda clase de equipo en el proceso del control.

El interfaz persona-máquina de HMI es configurado por el software SIMATIC WinCC de la configuración de Siemens, que realiza la operación del sistema del control del secador, de la supervisión de la situación de la operación, del análisis de datos, de la grabación y de la impresión del sistema de control del equipo de sequía. Ha terminado la combinación orgánica de equipo y de personales de campo. Con el HMI, el operador puede entrar los comandos, y los parámetros o las fórmulas de proceso diferente de la entrada de terminar la producción de diversos productos. Al mismo tiempo, podemos conseguir la información sobre el estado del sistema. Podemos también investigar sobre la información actual de la producción del sistema, o el rastro (investigue) los datos de registro importantes del proceso de producción histórico. Si hay una situación anormal, el sistema enviará la señal de alarma.

Diagrama centrífugo del interfaz del panel de control del ICP del secador de espray de la precisión PSD-90

Los datos del campo se recogen a través de PLC S7-315, y los datos recogidos se exhiben y se registran en el ordenador que toma el WinCC como software de la configuración usando el módulo CP343-1 con protocolo del TCP/IP.

Los datos recogieron en el PLC también se envían a un equipo remoto a través del router industrial (EJE).

Software del PLC y programa informático de equipo host aplicar la estructura del programa S88 y el diseño modularizado.

Según diversos objetos del control, las plantillas del motor (dos tipos incluyendo control del inversor y control directo del comienzo) se escriben, incluyendo los módulos de la válvula, las plantillas de la entrada análoga, plantillas de la salida analógica, plantillas del lazo de control del PID y etc….

Debido a control de proceso, el bloque del GRÁFICO de SIEMENS se solicita programar, haciendo el clarificante de proceso.

El proceso de sequía se refina a varios pequeños procesos (tales como operación fría, operación caliente, operación de agua, operación material, sequedad, etc.) .operation, a la sequedad, al etc.).

El propósito del sistema del control automático es asegurar la operación normal de los equipos y alcanzar la estabilidad de la calidad del producto controlando y supervisando los parámetros de proceso importantes del secador de espray.

Control grande del en-campo de la torre de espray:

Gabinete de control grande del campo de torre de espray:

Sistema y panel táctil de control de "program logic" de SIMATIC

Alcance de usos:

◆Industria alimentaria: Leche en polvo graso, proteína, leche en polvo del cacao, leche en polvo substituto, clara de huevo (yema de huevo), comida y planta, avena, jugo del pollo, café, té disoluble inmediato, carne de aderezo, proteína, soja, proteína del cacahuete, hidrolizado y así sucesivamente. Azúcar, jarabe de maíz, almidón de maíz, glucosa. pectina, azúcar de malta, potasio ácido sórbico y etc.

◆Medicina: Extracto tradicional, ungüento, levadura, vitamina, antibiótico, amilasa, lipasa y etc. de la medicina china.

◆Plástico y resina: Emulsión del AB, del ABS, resina ácida úrica, resina fenólica del aldehino, resina de la urea-formaldehído, resina del formaldehído, polietileno, cloropreno polivinílico y etc.

◆Detergente: detergente común, detergente avanzado, polvo de jabón, ceniza de soda, emulsor, agente de blanqueo óptico, ácido ortofosfórico y etc.

◆Industria química: Fluoruro de sodio (potasio), colorante y pigmento alcalinos, intermedio del colorante, Mn3O4, fertilizante compuesto, ácido silícico fórmico, catalizador, agente ácido sulfúrico, aminoácido, carbono blanco y así sucesivamente.

◆De cerámica: óxido de aluminio, material de la baldosa cerámica, óxido de magnesio, talco y así sucesivamente.

◆Otro: Hidróxido de aluminio, cloruro de calcio, agente ácido esteárico y el espray de enfriamiento. Es ampliamente utilizado en colorantes alimenticios, intermedios y otras industrias.

Imágenes físicas de los deshidratadores de aspersión de la presión en los emplazamientos de la obra en el país y en el extranjero

Secador de espray rio abajo YPG-2000 (proyecto del PAC del cloruro de Shaanxi Polyaluminum)

dibujo 3D para la planta del secado por aspersión

Una torre más seca de espray de la presión bajo construcción

Torre de espray grande de la presión en emplazamiento de la obra extranjero

Organigrama para el tipo Co-actual secador del espray superior de espray de la boca de la presión

Organigrama para el tipo de espray inferior secador de espray de la boca de la presión de la contracorriente

Introducción de un funcionamiento más seco de espray

El parte-espray, secador de espray de la presión del método del top-espray adopta la bomba de membrana para los materiales de abastecimiento con el flujo de 6-5000kg/h, la presión de 2.5-15Mpa y la precisión del flujo de <1>

Opción opcional:

◆Esta clase de planta completa se fabrica basado en diseño modificado para requisitos particulares. No todas las características funcionales se proporcionan todos los diseños. La configuración real se debe hacer de acuerdo con el contrato o firmó el acuerdo.

◆Para los componentes eléctricos principales, tenemos opciones de marcas internacionales, tales como ABB, Siemens o Schneider u otros.

◆Para el material de construcción de la planta, podemos elegir AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, el acero de carbono, el etc.

◆Para el sistema de control, podemos elegir los botones, PLC + HMI, etc…. Podemos diseñar el sistema de control según las necesidades.

◆Podemos diseñar los sistemas a prueba de explosiones para los deshidratadores de aspersión según requisitos de cliente.

◆Para el sistema a juego para el secador de espray, podemos suministrarlo, tal como sistema de alimentación, sistema de la transportación neumática y así sucesivamente.

◆Para el sistema de calefacción para la planta, es muy flexible. podemos configurarlo basado en las condiciones del sitio de cliente, tales como vapor, electricidad, horno de gas y así sucesivamente, cuyo podemos diseñar todo hacer juego nuestro secador de espray.

◆Si no hay sistema de calefacción, puede ser utilizado como refrigerador para hacer partículas con aire de enfriamiento.

◆Plataforma de la comprobación completa y profesional de las plantas del R&D, científica y razonable del producto del servicio, extensa y profundizada de producción de la tecnología del intercambio, de la investigación y de la exploración del servicio:

La compañía de XIANDAO puede proveer de clientes diversos servicios de la verificación del experimento de proceso y de la prueba en el tamaño del laboratorio, la escala experimental o aún los centros de experimentos del tamaño de la producción para una pequeña cantidad del producto la serie tal como YPG, LPG, PSD, BYP, PFSD y etc…. Estas plantas verifican la viabilidad del uso técnico de muchas series de productos, determinan las condiciones de proceso óptimas de producción, y proporcionan las muestras para el estudio de mercado.

Atención a ordenar

1. Nombre y propiedad líquidos: contenidos sólidos del contenido (o en agua), viscosidad, tensión de superficie y valor de pH.

2. Los contenidos en agua residuales de la densidad seca del polvo permitidos, el tamaño de partícula, y la temperatura máxima permitieron.

3. Salida: diario del tiempo del cambio.

4. Energía que puede ser suministrada: presión del vapor, electricidad correctamente, combustible del carbón, aceite y gas natural.

5. Requisito del control: independientemente de si las temperaturas de la entrada y del mercado deben ser controladas. Requisito de la colección del polvo: whetherit necesarios utilizar el filtro de bolso del paño y el requisito del ambiente del gas de escape.

6. Otros requisitos especiales.
