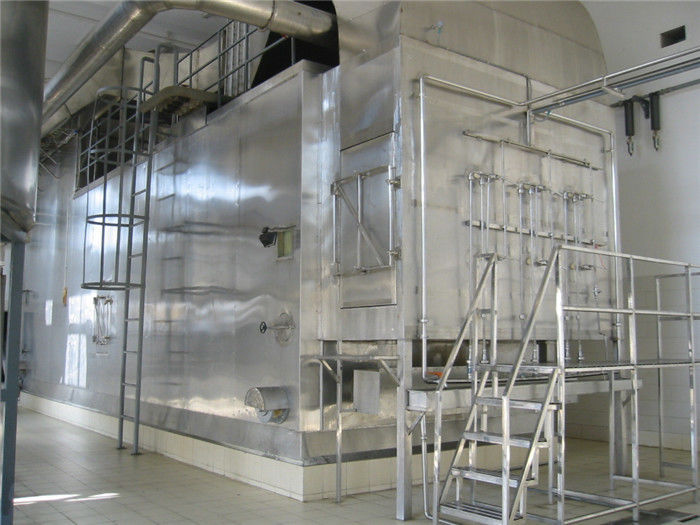

Equipo horizontal uniforme del secador de espray del tamaño de partícula HSD

Descripción de producto

Secador de espray horizontal de la serie de HSD

Breve introducción

El secador de espray horizontal de la serie de HSD es diferente del secador de espray vertical convencional. El cuerpo rectangular de la torre miente en la tierra, el arma del lado del cuerpo de la torre que alimenta, descargando del otro lado. El material se puede rociar por la bomba de alta presión y después entrar en contacto con completamente con el aire caliente que está en el mismo lado. Secado en un mismo cortocircuito del tiempo. El producto final cae en la chapa fonda de la torre debido a la gravedad, y el material en la placa se pasa a través del raspador para entrar en el puerto de recepción.
Después de secar, el producto final tiene buena fluidez, el pequeño cargamento residual, manual, la buena estabilidad, el tamaño de partícula uniforme y alta producción.

Ampliamente utilizado en proteína de la yema de huevo, glóbulos, plasma, comida, sustancia química y otras industrias.

Detalles del producto

Características

• Un tamaño de partícula más medio, una producción más alta, menos basura y menos pérdida;
• Ningún codo, elimina el fenómeno de la obstrucción del tubo;
• El sistema tiene resistencia más pequeña, fan de una presión más baja se podría adoptar con el consumo de una energía más baja;
• El espacio es compacto. El ventilador, el extractor y el calentador se pueden colocar en el top de la torre para reducir el área ocupada. La altura del equipo es reducida por más que mitad que tipo vertical.

Principios de funcionamiento

Después de que el aire sea filtrado por el filtro y calentado por el calentador, entra el distribuidor del aire caliente que está adentro

secado de la cámara. A través del distribuidor del aire caliente, el aire caliente incorporará la cámara de sequía uniformemente. En

la misma hora, bomba de alimentación enviará el material líquido para ejercer presión sobre el arma de rociadura (boca). El material líquido

será rociado en gotitas finas. Hace el área de contacto del material líquido y del aire caliente mucho

más grande, la humedad se evapora rápidamente. En un mismo breve periodo de tiempo, el material líquido se seca en polvo. Polvo

cae la parte inferior más seca abajo. La mayor parte de los productos son recibidos por la transmisión del raspador y del taladro.

Menos polvo de las galas entrará con el gas de la cola el bolso-tipo colector de polvo que está en el extremo de la sequedad

cámara. El polvo y el polvo son recogidos por el transportador de tornillo. El gas de la cola es agotado por la fan.

Las características de esta máquina son:

1. La velocidad de la sequedad es muy rápida
La superficie del material se aumenta grandemente después del espray de la presión, y la humedad del 90~95% se puede evaporar instantáneamente en el aire de alta temperatura. Lleva solamente diez segundos las docenas de segundos para terminar el tiempo de secado.
2. el espacio es más pequeño
Comparado con el secador de espray vertical, el modelo adopta el método horizontal de la alimentación de la entrada, la altura del equipo se reduce grandemente y el dispositivo del retiro de polvo no es diseñado por el cuerpo partido. La estructura es compacta y el arreglo es razonable. Así pues, el área se reduce grandemente, la inversión del edificio de la fábrica y el portadores del equipo también se reducen por consiguiente.
3. Producto de alta calidad
La estructura del equipo es más simple. El tiempo de secado del producto es corto y el polvo grueso y fino del producto se recoge. Puede resolver toda clase de índices de la calidad, tales como la distribución dimensional, la forma del producto, la calidad del producto, el color, el aroma, el gusto, actividad biológica y el contenido mojado del producto.
4. Operación y limpieza fáciles.
El modelo es un en funcionamiento, más alto más simples en la automatización y baja en porcentaje de averías. La limpieza interna del equipo es ángulo conveniente y ningún muerto. Comparado con el secador vertical, la máquina no tiene ningún peligro ocultado del trabajo aéreo de la producción, instalación, limpieza hasta mantenimiento.

Configuraciones de la planta y descripción de la estructura

Tipos de calentador
Debido a las diversas fuentes de calor usadas por los usuarios, generalmente hay energía eléctrica, vapor, humo de gas natural, carbón, aceite y así sucesivamente. El control de forma del horno de calefacción es diferente. Puede ser seleccionado según los requisitos de los productos y las condiciones de diversos lugares. Para más detalles y las instrucciones de la operación de este tipo, refirió por favor al manual.

Tipos de calentadores convencionales:

1). Calentador eléctrico
2). Cambiador de calor de vapor
3). Cambiador de calor de la transferencia de calor
4) combustión directa o indirecta del gas natural (o de otros gases).
5). Combustión directa/indirecta del carbón
6). Aceite directo/indirecto de la combustión
7). Humo

Actualmente, esta máquina adopta la transferencia de calor del vapor, la calefacción eléctrica y la calefacción directa del gas natural.

2. Filtro de aire
Según diversos requisitos, la entrada de aire del sistema se equipa generalmente de un filtro de aire. Aquí están las opciones opcionales:
1). Filtro de aire áspero
2). Filtro de aire del efecto medio
3). filtro de aire Sub-eficiente
4). Filtro de la eficacia alta
5). Filtro de la eficacia da alta temperatura y alta

3. Distribuidor del aire caliente
El aire caliente incorpora la cámara de sequía horizontalmente, aire caliente y las gotitas hacen intercambios de la calefacción y Massachusetts por una parte, promueve el contacto del gas y del líquido y fortalecer el proceso de sequía. Por otra parte, evitar que la pared del material semi mojado se pegue a la pared.

4. tipos de bomba de alimentación
Después de son los tipos de la bomba de alimentación de secador de espray de la presión:
1). Bomba de tornillo
2). Bomba de engranaje
3). Bomba homogénea
4). Bomba de diafragma (dispositivo estabilizador favorable)
5). Bomba de alta presión de la manguera
6). Transportación neumática

Arma de espray de la presión/boca

Ventajas principales:
1) estructura simple y bajo costo
2) mantenimiento fácil y asamblea conveniente
3) comparado con flujo de aire y tipo centrífugo, el poder de la atomización es relativamente más bajo.

Las desventajas principales del arma de espray de la presión/de la boca son:
1) la bomba de alta presión de A necesita ser hecha juego.
2) porque el agujero de rociadura es pequeño, debe ser filtrado con eficacia para prevenir de bloqueo.
3) la hoja del espray se lleva fácilmente, para materiales más grandes del desgaste, roció la hoja se debe hacer del material desgaste-resistente.
4) el material de gran viscosidad no se atomiza fácilmente.

6. Secado de la cámara
La cámara de sequía se compone de cáscara, de bastidor, de cuerpo interno del barril y de capa del aislamiento. Hay marco entre el cuerpo externo del barril y el barril interno que se llena de algodón del aislamiento térmico con 100m m. El diseño de un tamaño de sequía razonable de la cámara puede resolver la capacidad de sequía mientras que reduce la viscosidad de la torre tanto cuanto sea posible. La entrada del aire caliente y el mercado del cuarto de sequía se equipan respectivamente de una temperatura de medición de la resistencia termal, y el indicador de la temperatura está instalado en el gabinete eléctrico de la operación. Para la observación de la condición del espray, el cuarto de sequía se equipa de una lámpara de iluminación y de una ventana panorámica. Para ser conveniente para limpiar, el cuarto de sequía tiene una puerta de limpieza.

7. separador de los Aire-sólidos
Según los requisitos de las características de producto y los requisitos ambientales de diversos materiales, el secador se equipa de los separadores aire-sólidos siguientes.
1). Separador ciclónico
2). Separador difundido
3). Filtro de bolso/casa del filtro/colector de polvo
4). Colector de polvo mojado mojado de scrubber/or
5). Cámara de establecimiento
6). Precipitador electrostático

Nota:

El colector de polvo mojado del depurador se divide en el depurador mojado de Venturi y rocía el colector de polvo mojado. El bolso-tipo colector de polvo tiene varias opciones, tales como tipo convencional del bolso, bolso película-laminado del paño, bolso resistente de alta temperatura del paño, bolso estático anti del paño y así sucesivamente.
Actualmente, el dispositivo común de la separación es un filtro de bolso.

8. Recuperador del calor residual
Del gas de la cola, se recicla y se reutiliza el calor residual. El gas de la cola (temperatura 80-120) será calentado a 40-70 C con el intercambio de calor indirecto dos del dispositivo, que puede reducir grandemente el consumo de energía del secador y reducir el coste de operación por cerca de 10-20%

9. El regulador centrífugo de la fan y del aire
La fan centrífuga se selecciona según la capacidad de la máquina. El volumen de aire de la fan puede ser ajustado según la presión de la torre y de la temperatura de la entrada y del mercado. El formulario del ajuste puede ser manual y automático, y el actuador eléctrico puede ser terminado automáticamente aumentando el dispositivo eléctrico.

10. Control eléctrico del gabinete
Aquí están algunos tipos del control de secador de espray. Usted podría elegirlo según el requisito del producto y la precisión de control.
1). Control convencional
2). Control del PLC (control de la pantalla táctil)
3). Control de DCS (control informático)

La operación de la máquina entera es controlada por un gabinete de control electrónico.

Los puntos de control principales son
1). Ventilador
2). Ventilador
3). Calentador eléctrico u hornilla
4). Bomba de alimentación, etc.

Organigrama para el secador de espray horizontal de la serie de HSD

Los parámetros de regulación principales son
1). Temperatura de la entrada de aire
2). Temperatura del mercado de aire
3). Presión interior
El entrelazar se puede fijar según la configuración y requisitos, tales como entrelazar de la hornilla y de la fan.

Nota: La cantidad de evaporación del agua se relaciona con las características del material, del contenido sólido y de la temperatura de la entrada y del mercado del aire caliente.
