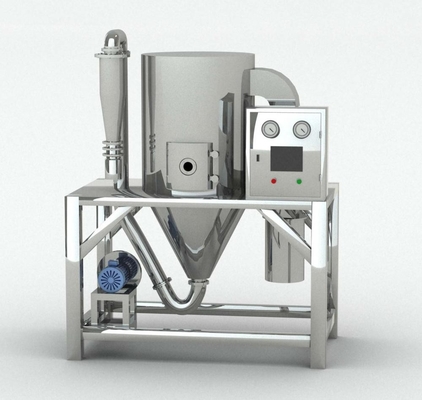

Secador por pulverización rotatorio fluidizado de partículas SUS304 Secado continuo

Descripción de producto

Secador por pulverización horizontal serie HSD

Breve introducción

HSD SerieHhorizontalesSrezarDRyeres diferente del secador por aspersión vertical convencional.El cuerpo de la torre rectangular se encuentra en el suelo, el arma desde el lado del cuerpo de la torre se alimenta y se descarga desde el otro lado.El material se puede rociar con una bomba de alta presión y luego entrar completamente en contacto con el aire caliente que se encuentra en el mismo lado.Secado en muy poco tiempo.El producto terminado cae sobre la placa inferior de la torre debido a la gravedad, y el material de la placa pasa por el raspador para ingresar al puerto de recepción.
Después del secado, el producto terminado tiene buena fluidez, pequeños residuos, carga manual, buena estabilidad, tamaño de partícula uniforme y alto rendimiento.

Ampliamente utilizado en proteínas de yema de huevo, células sanguíneas, plasma, alimentos, productos químicos y otras industrias..

Detalles de producto

Características

• Tamaño de partícula más promedio, mayor rendimiento, menos desperdicio y menos pérdida;
• Sin codo, elimina el fenómeno de obstrucción de tuberías;
• El sistema tiene menor resistencia, se podría adoptar un ventilador de menor presión con menor consumo de energía;
• El espacio es compacto.El soplador de aire, el extractor de aire y el calentador se pueden colocar en la parte superior de la torre para reducir el área ocupada.La altura del equipo se reduce a más de la mitad que el tipo vertical.

Principios de trabajo

Después de que el aire es filtrado por el filtro y calentado por el calentador, entra en el distribuidor de aire caliente que está en

cámara de secado.A través del distribuidor de aire caliente, el aire caliente entrará en la cámara de secado de manera uniforme.En el

Al mismo tiempo, la bomba de alimentación enviará material líquido a la pistola de pulverización a presión (boquilla).la materia liquida

se rociará en gotas finas.Hace que el área de contacto del material líquido y el aire caliente sea mucho

más grande, la humedad se evapora rápidamente.En muy poco tiempo, el material líquido se seca en polvo.Polvo

cae la secadora de abajo hacia abajo.La mayoría de los productos son recibidos por la transmisión del raspador y el sinfín.

Menos polvo fino irá con el gas de cola al colector de polvo tipo bolsa que está al final del secado

cámara.El polvo y el polvo se recogen mediante un transportador de tornillo.El ventilador expulsa el gas de cola.

Las características de esta máquina son:

1. La velocidad de secado es muy rápida.
El área superficial del material aumenta considerablemente después del rociado a presión, y la humedad del 90~95% se puede evaporar instantáneamente en el aire a alta temperatura.Solo toma de diez segundos a docenas de segundos completar el tiempo de secado.
2. el espacio es más pequeño
En comparación con el secador por aspersión vertical, el modelo adopta el método de alimentación de entrada horizontal, la altura del equipo se reduce considerablemente y el dispositivo de eliminación de polvo no está diseñado por el cuerpo dividido.La estructura es compacta y la disposición es razonable.Por lo tanto, el área se reduce considerablemente, la inversión del edificio de la fábrica y la capacidad de carga del equipo también se reducen en consecuencia.
3. Producto de alta calidad.
La estructura del equipo es más simple.El tiempo de secado del producto es corto y se recoge el polvo grueso y fino del producto.Puede cumplir con todo tipo de índices de calidad, como la distribución del tamaño, la forma del producto, la calidad del producto, el color, el aroma, el sabor, la actividad biológica y el contenido húmedo del producto.
4. Fácil operación y limpieza.
El modelo es más simple en operación, mayor en automatización y menor en tasa de fallas.La limpieza interna del equipo es conveniente y sin ángulo muerto.En comparación con la secadora vertical, la máquina no tiene peligros ocultos de trabajo aéreo desde la producción, instalación, limpieza hasta el mantenimiento.

Plantaconfiguraciónsy descripción de la estructura

tipos de hcomensal
Debido a las diferentes fuentes de calor utilizadas por los usuarios, generalmente hay energía eléctrica, vapor, gas natural, gas de combustión, carbón, petróleo, etc.El control de forma del horno de calentamiento es diferente.Se puede seleccionar de acuerdo con los requisitos de los productos y las condiciones de varios lugares.Para obtener más detalles e instrucciones de funcionamiento de este tipo, consulte el manual.

Tipos de calentadores convencionales:

1).Calentador eléctrico
2).Intercambiador de calor de vapor
3).Intercambiador de calor de transferencia de calor
4) combustión directa o indirecta de gas natural (u otros gases).
5).Combustión directa/indirecta de carbón
6).Aceite de combustión directa/indirecta
7).Gas de combustion

Actualmente, esta máquina adopta transferencia de calor por vapor, calentamiento eléctrico y calentamiento directo de gas natural.

2. Filtro de aire
Según los diferentes requisitos, la entrada de aire del sistema suele estar equipada con un filtro de aire.Aquí hay opciones opcionales:
1).Filtro de aire áspero
2).Filtro de aire de efecto medio
3).Filtro de aire subeficiente
4).Filtro de alta eficiencia
5).Filtro de alta temperatura y alta eficiencia

3. Distribuidor de aire caliente
El aire caliente ingresa a la cámara de secado horizontalmente, el aire caliente y las gotas intercambian calor y masa.Por un lado, favorece el contacto de gas y líquido y fortalece el proceso de secado.Por otro lado, para evitar que la pared de material semihúmedo se pegue a la pared.

4.tipos de fbomba de alimentación
Los siguientes son los tipos de bombas de alimentación de secadores por aspersión a presión:
1).Bomba de tornillo
2).Bomba de engranajes
3).Bomba homogénea
4).Bomba de diafragma (dispositivo estabilizador de apoyo)
5).Bomba de manguera de alta presión
6).Transporte neumático

Pistola pulverizadora a presión/boquilla

Ventajas principales:
1) estructura simple y bajo costo
2) Fácil mantenimiento y montaje conveniente
3) En comparación con el flujo de aire y el tipo centrífugo, la potencia de atomización es relativamente menor.

Las principales desventajas de la pistola pulverizadora a presión./boquillason:
1) Es necesario combinar una bomba de alta presión.
2) Debido a que el orificio de rociado es pequeño, debe filtrarse de manera efectiva para evitar que se bloquee.
3) La lámina rociada se desgasta fácilmente, para materiales de mayor desgaste, la lámina rociada debe estar hecha de un material resistente al desgaste.
4) El material de alta viscosidad no se atomiza fácilmente.

6. Cámara de secado
La cámara de secado se compone de carcasa, marco, cuerpo de barril interno y capa de aislamiento.Hay un marco entre el cuerpo del barril externo y el barril interno que está lleno de algodón aislante térmico con 100 mm.El diseño de un tamaño de cámara de secado razonable puede cumplir con la capacidad de secado mientras reduce la viscosidad de la torre tanto como sea posible.La entrada y salida de aire caliente de la sala de secado están equipadas respectivamente con una temperatura de medición de resistencia térmica, y el indicador de temperatura está instalado en el gabinete de operación eléctrica.Para la observación de la condición de rociado, la sala de secado está equipada con una lámpara de iluminación y una ventana de observación.Para facilitar la limpieza, la sala de secado tiene una puerta de limpieza.

7. Separador de aire y sólidos
De acuerdo con los requisitos de las características del producto y los requisitos ambientales de varios materiales, la secadora está equipada con los siguientes separadores de aire y sólidos.
1).Separador ciclónico
2).Separador difuso
3).Filtro de bolsa/casa de filtro/colector de polvo
4).Depurador húmedo/o Colector de polvo húmedo
5).cámara de sedimentación
6).Precipitador electroestático

Nota:

El depurador húmedo/recolector de polvo se divide en depurador húmedo Venturi y colector de polvo húmedo por aspersión.El colector de polvo tipo bolsa tiene varias opciones, como el tipo de bolsa convencional, la bolsa de tela laminada con película, la bolsa de tela resistente a altas temperaturas, la bolsa de tela antiestática, etc.
En la actualidad, el dispositivo de separación común es un filtro de mangas.

8. Recuperador de calor residual
A partir del gas de cola, el calor residual se recicla y reutiliza.El gas de cola (temperatura 80-120) se calentará a 40-70 C a través de los dos intercambios de calor indirectos del dispositivo, lo que puede reducir en gran medida el consumo de energía de la secadora y reducir el costo de operación en un 10-20%

9. El ventilador centrífugo y el regulador de aire.
El ventilador centrífugo se selecciona según la capacidad de la máquina.El volumen de aire del ventilador se puede ajustar según la presión de la torre y la temperatura de entrada y salida.El formulario de ajuste puede ser manual y automático, y el actuador eléctrico se puede completar automáticamente aumentando el dispositivo eléctrico.

10. Control de armario eléctrico
Aquí hay algunos tipos de control de secador por aspersión.Puede elegirlo según los requisitos del producto y la precisión del control.
1).Mando convencional
2).Control PLC (control de pantalla táctil)
3).Control DCS (control por computadora)

El funcionamiento de toda la máquina está controlado por un armario de control electrónico.

Los principales puntos de control son
1).Soplador
2).Soplador de aire
3).Calentador eléctrico o quemador
4).Bomba de alimentación, etc

Diagrama de flujo para el secador por atomización horizontal de la serie HSD

Los principales parámetros de regulación son
1).Temperatura de entrada de aire
2).Temperatura de salida del aire
3).Presión interior
El enclavamiento se puede configurar según la configuración y los requisitos, como el enclavamiento del quemador y el ventilador.

Nota: La cantidad de agua evaporada está relacionada con las características del material, el contenido de sólidos y la temperatura de entrada y salida del aire caliente.
